Kanalizacja - czy potrzebny drugi pion?

Cześć,
muszę sam poprawić kanalizację, bo projektant zaplanował zupełnie w drugą stronę niż trzeba, a na piętrze od WC do pionu zaplanował ok 13 metrów...

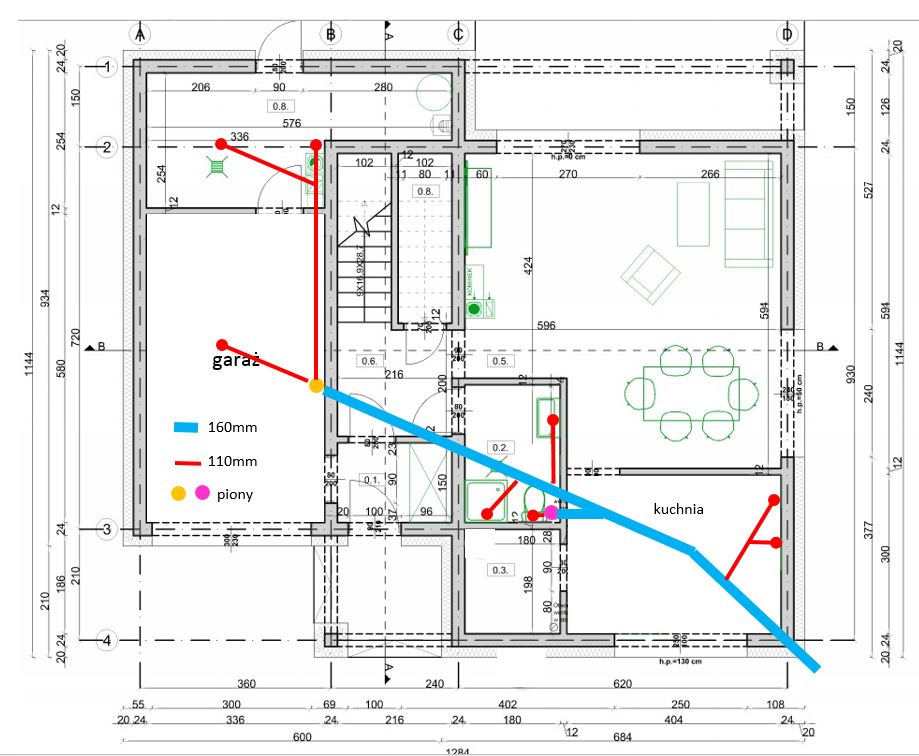

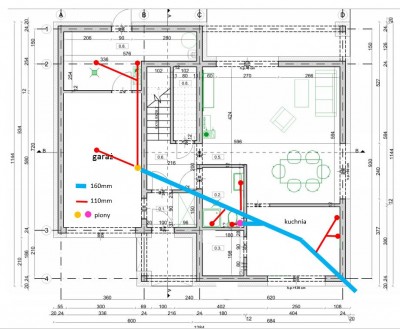

No więc aktualnie pomysł jest taki:

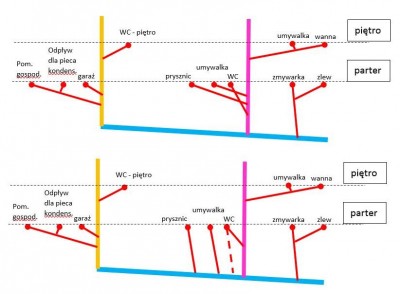

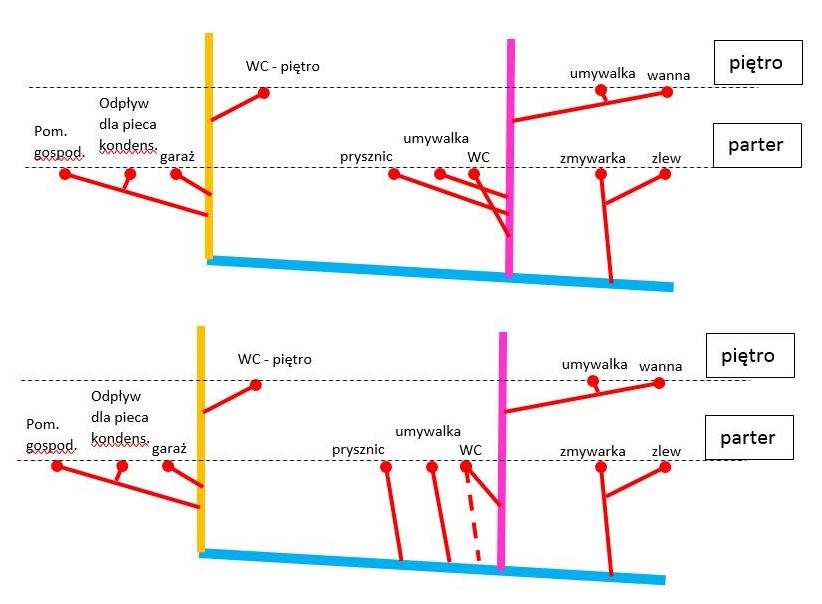

Mam pytanie czy właściwie pion różowy jest potrzebny?
W poradnikach czytam, że podejście WC może mieć max 1m i do pionu musi wchodzić niżej od pozostałych podejść na danej kondygnacji.
Ale co jeżeli mam parter i prysznic i umywalkę mogę włączyć bezpośrednio do głównej rury 160?



Czy WC na parterze nadal musi wchodzić do pionu, czy może wejść bezpośrednio do 160 (zakładam, że rura 160mm pójdzie ok 0,5m pod płytą fundamentową o gr. 0,3m)? Czy nie wyssie wody z syfonu w WC? No bo z pozostałymi syfonami chyba nie ma problemu, bo żółty pion dostarczy powietrze?

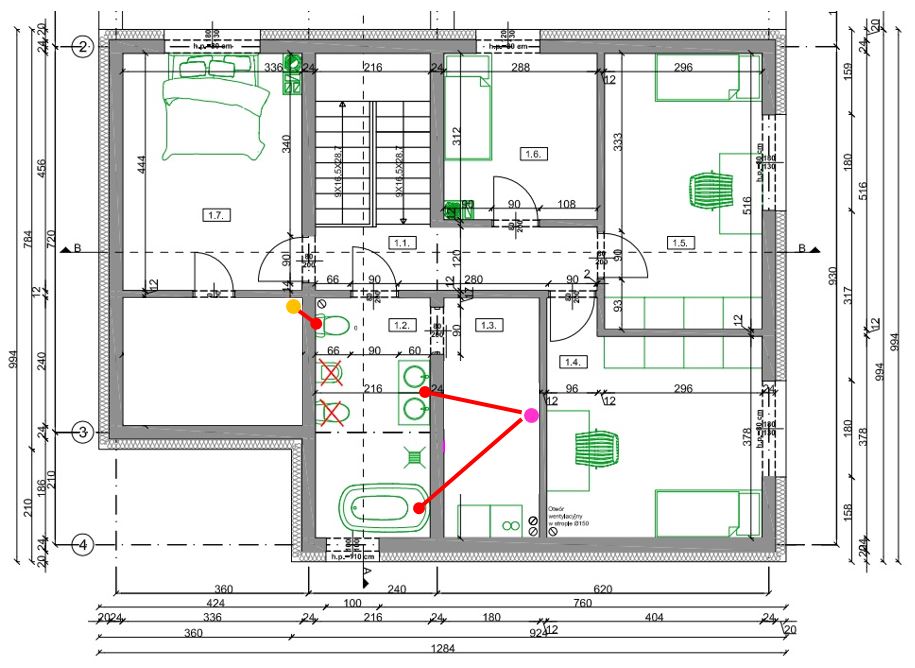

Wtedy różowy już nie będzie wychodził na dach i nie będzie miał 110 tylko z piętra z wanny i umywalek zejdę 75mm w ścianie przy wannie wprost do 160.

Pozdrawiam
Rafał

Piony maja odprowadzić gazy ponad połać dachu i nie dopuścić do powstawania podciśnienia w rurach kanalizacyjnych. Możesz zrobić je mniejszej średnicy jeżeli już nie 110 ważniejsze by były.

Dziękuję za pomoc,
czyli rura z WC na parterze bezpośrednio w dół do głównej 160 a nie do pionu będzie ok? Bo wtedy różowy pion mogę zrobić 75mm (on będzie zbierał jedynie wodę z wanny i umywalek z łazienki na piętrze) i puścić w ścianie przy wannie i na dach.

Będzie ok.

Pewnie jest potrzebny, ale to zależy od całej konstrukcji.
