Podciąg w stropie nad salonem

Witam.

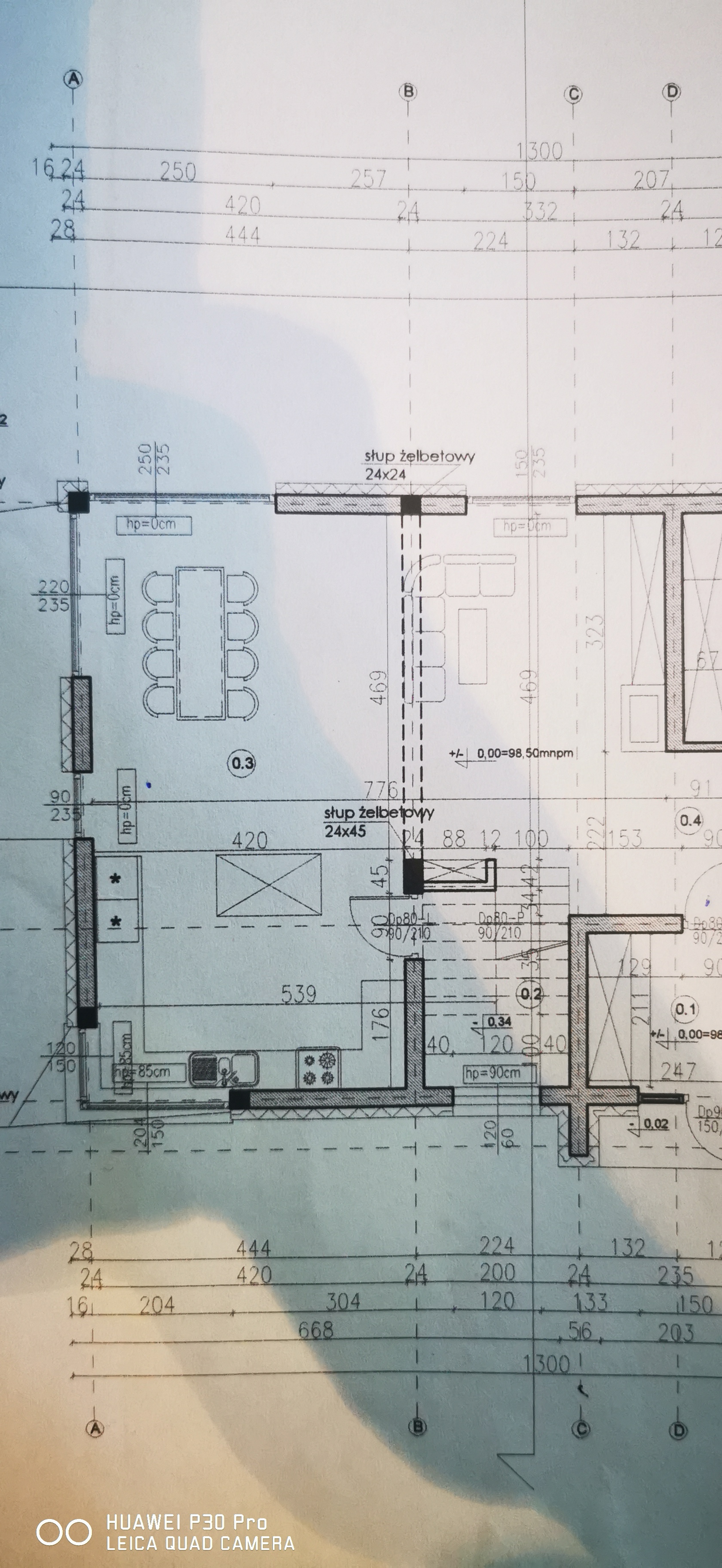

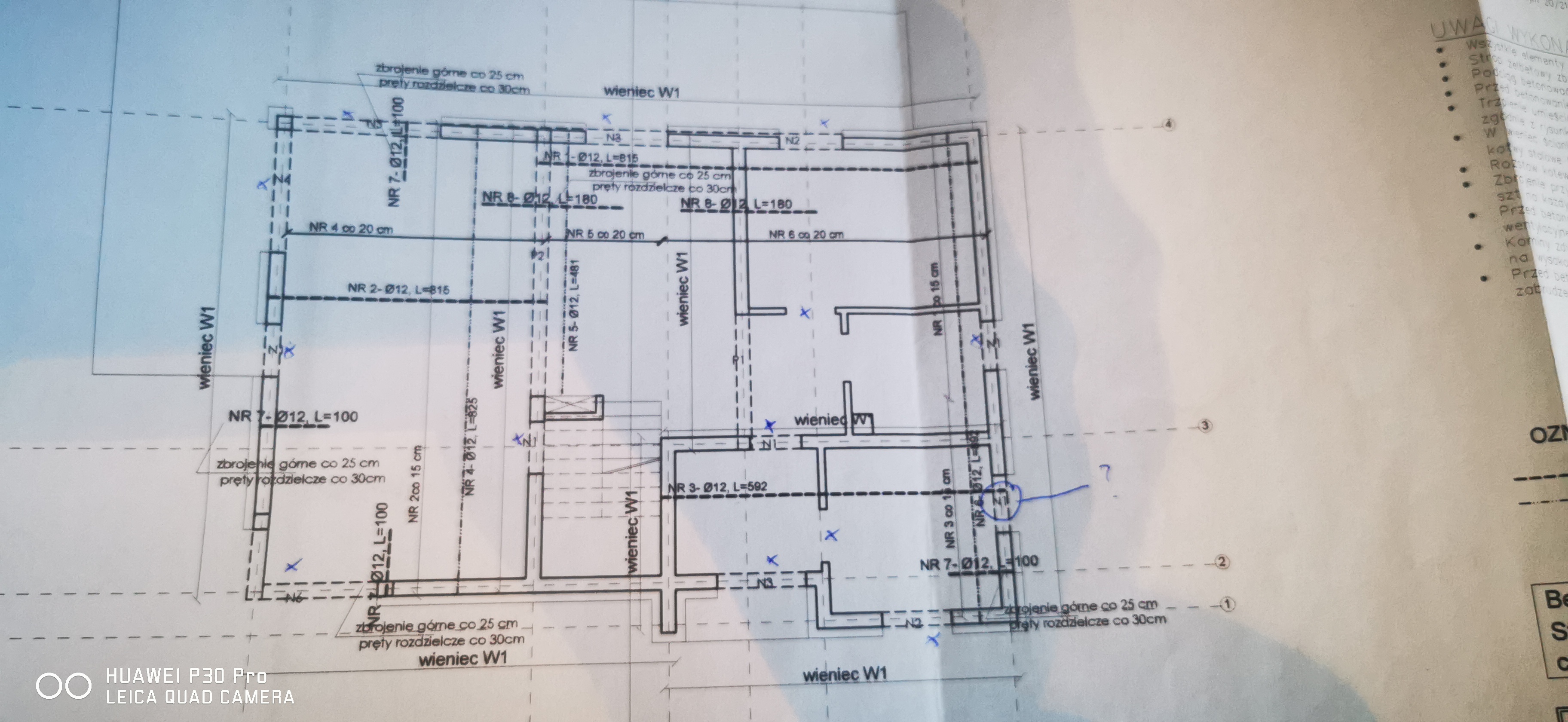

Niebawem rozpoczynam budowę domku i mam pewne wątpliwości dotyczące stropu. Strop jest monolityczny o grubości 15cm (poniżej załączam podgląd projektu). W połowie długości salonu jest zastosowany podciąg P2 o wymiarach 24x24x535 (wydaje się być trochę mały na takiej rozpiętości pomieszczenia). Ale pomijając już ten fakt, chciałbym się pozbyć tego podciągu, ponieważ wysokość pomieszczeń od podłogi finalnej to 2,6m i nie ma tu pola do popisu na ukrywanie podciągu a taki zwis jest mało atrakcyjny. Czy dobrym rozwiązaniem byłoby zastosowanie dwuteownika HEB w miejsce tego podciągu? Czy są inne techniki które pozwoliłyby ukryć ten podciąg?

Witaj Janosik77.

Dwa dwuteowniki typu HEB mogą być rozwiązaniem na ukrycie podciągu tak aby jego dolna część nie była widoczna w salonie. Stalowy podciąg nie może przerwać górnego zbrojenia płyty stropowej. Innym rozwiązaniem może być zaprojektowanie żelbetowego nadciągu, którego górna część ukryta będzie w warstwie styropianu leżącego na stropie. Kolejnym rozwiązaniem jest jeden HEB o wysokości większej niż grubość stropu, którego dolna część zlicowana jest ze spodem stropu, a górna część ukryta jest w warstwie styropianu leżącego na stropie. Wówczas w środniku dwuteownika wykonuje się otwory do przełożenia zbrojenia górnego stropu. Niezależnie od wybranego wariantu, tego typu zmiana musi być sprawdzona obliczeniowo i zatwierdzona przez projektanta z uprawnieniami budowlanymi do projektowania w specjalności konstrukcyjno-budowlanej. Rysunek zamienny, opis tego odstąpienia oraz ewentualne obliczenia stanowić będą bowiem dokumentację budowy.

przelicz strop i sprawdź czy nie pójdzie bez tego
dodać pręty czy cos i tyle

poślij to to mogę zerknac
