Witam Państwa,

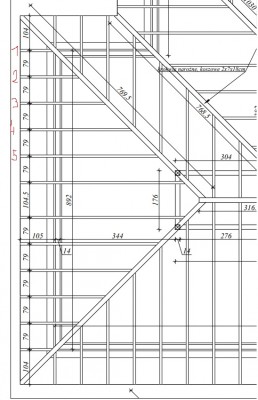

Czy ktoś z Państwa byłby w stanie podać wzór na wyliczenie długości krokiew ze zdjęcia pod numerem 1,2,3,4. Nie potrafię znaleźć jednoznacznej odpowiedzi, dlatego chciałbym się poradzić bardziej doświadczonych osób na forum. Kąt dachu 30 stopni.
Czy należy robić to w taki sposób :
Długość murłaty 892:2 = 4,46
dodajemy wypust : 4,46 = 1,05 = 5,51
Wynik dzielimy przez cos30 : 5,51:cos(30) = 6,36

Nikt nie będzie w stanie podpowiedzieć ? Może jakiś program do wyliczenia ?

Cześć Adi220

Sposobów na obliczenie długości krokwi 1, 2, 3 i 4 jest kilka. Podam Tobie jedną metodę, która moim zdaniem będzie najprostsza.
Sprawdź w tabelce rysunkowej, w jakiej skali jest rzut więźby dachowej. Zazwyczaj jest to skala 1:50 lub 1:100.
Na początek upewnij się, że rysunek został wydrukowany zgodnie ze skalą podaną w tabelce rysunkowej.

W tym celu zmierz linijką dowolny wymiar. Może to być długość murłaty.
Jeśli rysunek jest w skali 1:50 to pomiar powinien wynosić 0,178 m,
Jeśli rysunek jest w skali 1:100 to pomiar powinien wynosić 0,089 m.

Teraz gdy już sprawdziłeś skalę rysunku, możesz przystąpić do obliczenia długości krokwi 1, 2, 3 i 4, dla dachu o spadku 30 stopni.

Zmierz linijką długość krokwi.
Wskazówka. Na rysunku krokiew ma kształt trapezu prostokątnego. Zmierz dłuższą podstawę tego trapezu.

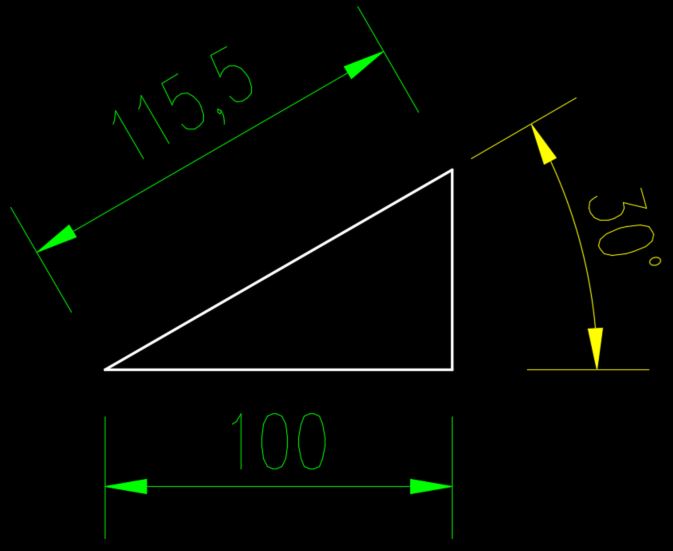

Jeśli rysunek jest w skali 1:50 to pomierzoną długość pomnóż przez 58.
Jeśli rysunek jest w skali 1:100 to pomierzoną długość krokwi pomnóż przez 116.
Otrzymany wynik to będzie rzeczywista długość krokwi. Przykład:
Jeśli rysunek jest w skali 1:50, a odczytana z rysunku długość krokwi wynosi 3,5 cm to rzeczywista długość krokwi wynosi 3,5x58=203 cm.
Należy zamówić krokiew długości ~2,50 metra ponieważ:

W praktyce, zamawia się krokwie o około 0,50 metra dłuższe niż wynika to z obliczeń. Po zamontowaniu wszystkich krokwi, docina się krokwie, aby wyrównać linię okapu. Odpad można wykorzystać, na przykład jako przewiązki kleszczy.
