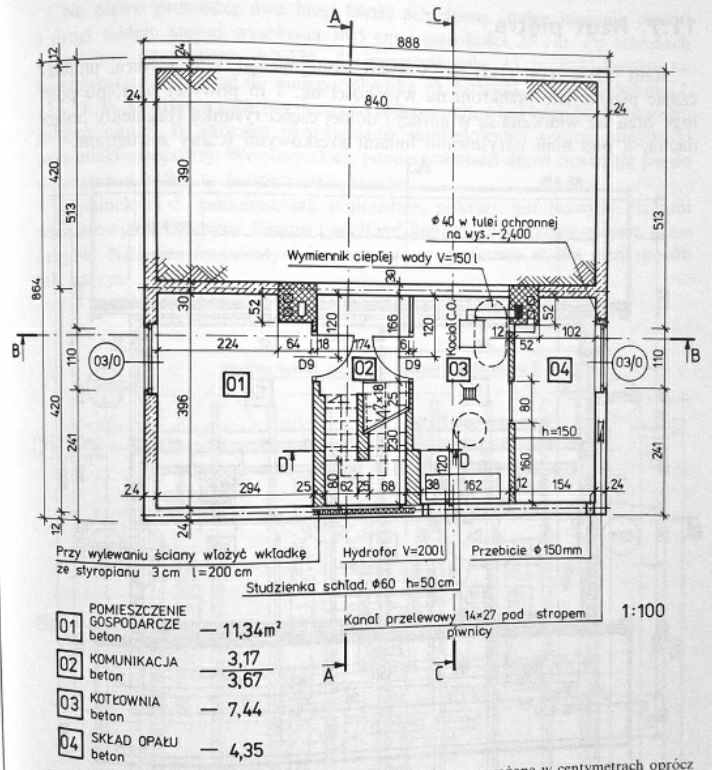

Witam, znalazłem w swoim domu takie coś (zdjecie w załączniku), jest to z dokumentów mojego brata. Nie mogę spytać go osobiście co to, a jestem totalnie zielony w zakresie budownictwa, a zwłaszcza dokumentów. Przychodzę na to forum z zapytaniem czy ktoś jest mi w stanie wytłumaczyć o co chodzi na tym papierze? Na czym polega ten cały plan? Jeszcze raz podkreślam, że jestem naprawde niekumaty w tym temacie, wiem tylko jakie to pomieszczenia, proszę o wyrozumiałość, pozdrawiam

Pytanie co najmniej dziwne, ale OK... Z tego co widzę, to jest to rzut częściowego podpiwniczenia domu... Część poniżej kominów (patrząc na ten rysunek w takiej orientacji jaki jest wklejony) ma pomieszczenia gospodarcze i klatkę schodową, a część powyżej jest zasypana ziemią.
