pomoc przy konstrukcji więźby

autor: cze285chu » 15 maja 2018, 22:35

Witam
otoz w projekcie był strop lany monolityczny zmieniłem na drewniany (belki 12x20 co 90 cm) i pojawił sie problem z podporami krokwi naroznych 14x18. O ile nie było problemu podparcia na monolicie, a nie chce słupów w pokoju, boje sie opierać słupy na belkach.
Założona bedzie dachówka ceramiczna dach bez deskowania
wpadlem na pomysl aby dac 2 katowniki 10x10 miedzy nie wlozyc belke drewniana i poskrecac srubami - nie wiem czy nie przesadzam moze istnieje inne rozwiazanie.
dodam ze nie jestem budowlancem a kierowniczka budowy powiedziala tylko ze trzeba by te slupy oprzec na profilach i tyle
prosze o pomoc w rozwiazaniu problemu nadmienie iz belka HEB odpada - koszty

zalanczam linki rzutu dachu

https://zapodaj.net/630801b995fa2.jpg.html
https://zapodaj.net/6e88ed2e73093.jpg.html
https://zapodaj.net/b16562a323669.jpg.html
https://zapodaj.net/a1328e84f0cd1.jpg.html
https://zapodaj.net/6eb9b773a8ca1.jpg.html

konstruktor1991
Początkujący
Początkujący
Posty: 12
Rejestracja: 20 lis 2017, 18:12
Re: pomoc przy konstrukcji więźby

autor: konstruktor1991 » 19 maja 2018, 15:12

Czy mowa jest o tych słupach podpierających płatwie? Na rzucie więźby jest też narysowane coś w miejscu gdzie jest oznaczony przekrój A-A

cze285chu
Początkujący
Początkujący
Posty: 4
Rejestracja: 15 maja 2018, 22:08
Re: pomoc przy konstrukcji więźby

autor: cze285chu » 22 maja 2018, 17:29

dokladnie chodzi o platew koszowa czyli narożną

konstruktor1991
Początkujący
Początkujący
Posty: 12
Rejestracja: 20 lis 2017, 18:12
Re: pomoc przy konstrukcji więźby

autor: konstruktor1991 » 24 maja 2018, 14:20

Słupy zatem trzeba oprzeć, na belkach stropowych lub na ścianach nośnych. Czy takie wzmocnienie kątownikami belki stropowej jest wystarczające to nie wiadomo, trzeba przeliczyć. Z tym, że w niektórych przypadkach płatwie mogą być belkami wolnopodpartymi ze wspornikiem więc te dwa słupy od strony elewacji tylnej można by wsunąć na ścianę nośną. W ogóle płatwie pośrednie 14x14cm to trochę mało wg mnie, zrobić 14x18cm i zmniejszyć ilość słupów. Niestety nie da się tego opisać w przejrzysty sposób, z przykrością muszę też stwierdzić, że jeśli taki problem rodzi się na etapie zrobionego już stropu to sam ze swoją panią kierownik jesteś sobie winien. Jak oprzeć dach trzeba już wiedzieć na etapie wykonywania fundamentów.

cze285chu
Początkujący
Początkujący
Posty: 4
Rejestracja: 15 maja 2018, 22:08
Re: pomoc przy konstrukcji więźby

autor: cze285chu » 26 maja 2018, 14:32

stropu jeszcze nie ma ulozonego zamowilem belki na strop 12x20
te slupy sam zauwazylem ze pozostaja bez podparecia kierowniczka dala konstruktorowi rzut scian niestety pominela rzut dachu. A on tego nie uwzglednil,
Czyli rozumiem ze takie rozwiazanie oparcia slupa na belkach stropowych bedzie poprawne i skuteczne ???

konstruktor1991
Początkujący
Początkujący
Posty: 12
Rejestracja: 20 lis 2017, 18:12
Re: pomoc przy konstrukcji więźby

autor: konstruktor1991 » 27 maja 2018, 7:51

Będzie poprawne, w miejscu oparcia słupa możesz też dać dwie belki stropowe obok siebie, dla świętego spokoju wymaga to przeliczenia, ale powinno być ok, zwłaszcza jak drewno będzie odpowiedniej klasy.

cze285chu
Początkujący
Początkujący
Posty: 4
Rejestracja: 15 maja 2018, 22:08
Re: pomoc przy konstrukcji więźby

autor: cze285chu » 27 maja 2018, 13:57

dzieki troche mnie uspokoiłeś :D dzis natknąłem sie jeszcze na takie rozwiazanie jak drut stężający tylko cos nie moge znalesc zadnych rysunków na przykładzie dachu 4 spadowego, jak by to zastosować i czy ma sens ? :?: :?:

konstruktor1991
Początkujący
Początkujący
Posty: 12
Rejestracja: 20 lis 2017, 18:12
Re: pomoc przy konstrukcji więźby

autor: konstruktor1991 » 27 maja 2018, 19:24

Szczerze to nie wiem o co chodzi i jakie by to miało zastosowanie w Twoim przypadku. Nie kombinuj bo przekombinujesz :D

Młotek
Aktywny
Aktywny
Posty: 200
Rejestracja: 13 lip 2008, 20:57
Lokalizacja: Rzeszów ; 608799038
Re: pomoc przy konstrukcji więźby

autor: Młotek » 29 maja 2018, 19:42

Miałeś w projekcie strop monolityczny i na nim 14 słupów od dachu.
Nie jest możliwe, żeby kierownik budowy i konstruktor o nich zapomnieli.
A przynajmniej o 10 . Bo tyle nie stoi na ścianach. Są to słupy zarówno pod płatwiami jak i krokwiami narożnymi.
Wydaje mi się, że masz policzone albo stalowe belki pod słupami albo drewniane o większym przekroju i szukasz tańszego rozwiązania.
Masz prawo .
Ale wiedz , że i tak kierownik budowy musi to zaakceptować.
A teraz do rzeczy.
Jeśli uważasz, że słup na grubej belce drewnianej albo stalowej wychodzi za drogo , postaw słupy pod płatwiami na ścianach, wszystkie .

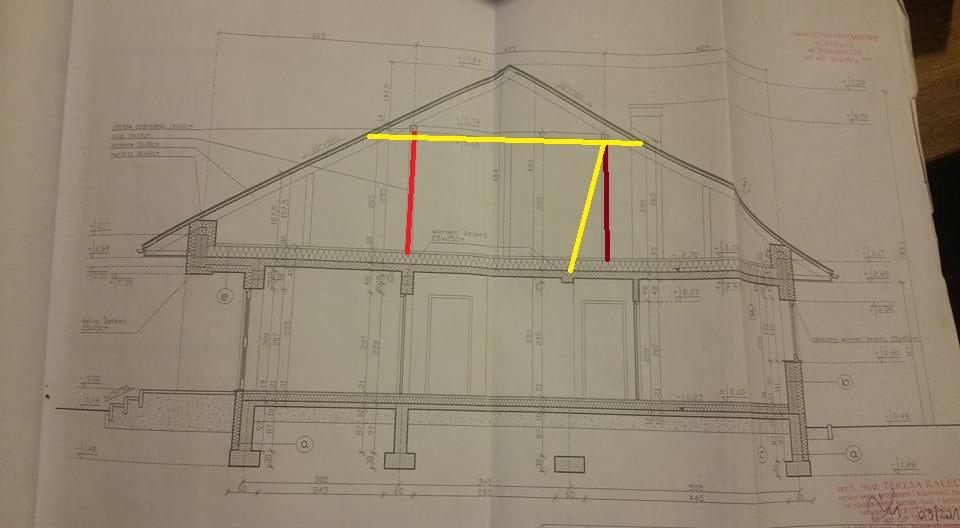

słup pochyły połącz z belka stropowa i zamontuj również słup pionowy jak w projekcie, na tej samej belce co pochyły. Również wykonaj połączenie, (przenoszące siłę rozciągającą ),
dodatkowo kleszcze pod płatwiami jak w dachu płatwiowo -kleszczowym.

A co do narożnej , to lepiej by było jakby miała przekrój 12x22. Nic drożej nie wyjdzie , a sztywniejsza. Wtedy odciążymy te słupki w okolicy murłaty.
tam bym dał 4 m podwalinę ( prostopadle do belek stropowych), opartą na murze i belkach. na niej słup
Załączniki
