Sam robię wentylację z odzyskiem ciepła

autor: Tomasz_Brzeczkowski » 20 sie 2022, 4:11

Sam robię wentylację z odzyskiem ciepła cz. 1 Dobór centrali.
Współczesne centrale (z XXI wieku) mają wentylatory EC, które optymalnie, czyli najciszej i najmniej zużywają prądu w przeliczeniu na m3 powietrza gdy pracują na 30%. Dla utrzymania komfortowej wilgotności (40-50%) i CO2<1000ppm, do domu musi trafiać 30m3/h na osobę, a do sypialni 20m3/h na osobę. Za słaba wentylacja to wilgoć i duże stężenie CO2, za silna wentylacja to zbyt sucho w okresie grzewczym oraz duże zużycie energii.
Jak więc liczyć?
Ilość osób x 30m3/h x 3 = wydatek najmniejszej, odpowiedniej dla nas centrali.
Gdzie centralę umieścić?
Centrala odprowadza czystą wodę, do centrali doprowadzane jest zmrożone powietrze, dlatego powinna być w ogrzewanym pomieszczeniu (izolacja nie ogrzewa) . Przy braku pomieszczenia technicznego, można centrale instalować pod stropem. Gdy nie ma innego wyjścia i centrala musi być poza ogrzewaną strefo (poddasze jest najgorszym rozwiązaniem) to musi ona mieć grubszą niż standard izolację i wyjście na przewód rozmrażający odpływ. Gdy instalujemy centralę na poddaszu, powinna mieć wyjścia na boki.
- Radzę nie wierzyć w bajki o niezamarzaniu wody. Jeżeli centrala nie wymaga rozmrażania, czy sprzedawca twierdzi że nie zamarza, to jest to okupione bardzo niską sprawnością odzysku ciepła.
Klimatyzacja.
Gdy mamy komfortowy dom z klimatyzacją, dobrze byłoby zainstalować centralę z dwoma tackami ściekowymi. Coraz częściej zdarza się wykraplanie wody z powietrza nawiewanego, brak takiej tacki powoduje zbieranie się wody w centrali.
Polecam centrale z EPP są szczelniejsze i lepiej izolowane.
Nie polecam central z odzyskiem wilgoci. Urządzenie które ma odprowadzać NADMIAR wilgoci, nie powinno jej odzyskiwać.
HVAC - najtańszy komfort.

Tomasz_Brzeczkowski
Superużytkownik
Superużytkownik
Posty: 24649
Rejestracja: 16 mar 2006, 13:07
Lokalizacja: Warszawa
Re: Sam robię wentylację z odzyskiem ciepła

autor: Tomasz_Brzeczkowski » 20 sie 2022, 4:22

cz. 2 Dobór rozdzielacza
Laminarny przepływ powietrza w kanałach, to przepływ najcichszy, o najmniejszych oporach. Laminarny, to bez zawirowań i znaczącego rozprężania się powietrza w kanałach. Producenci central dobierają odpowiednio wyjście z centrali do wentylatorów, nie ma sensu więc to korygować i poprawiać na rozdzielaczu. Należy wiedzieć, że każdy kanał powyżej optimum, to tylko większe koszty instalacji i niewiele, ale zawsze, większe opory. Kanały nie mają wpływu na strumień powietrza ani nie wygłuszają instalacji (poza kanałami akustycznymi, które są do tego celu specjalnie perforowane.)
Jak więc dobierać ilość kanałów PE75 w rozdzielaczu? Pole powierzchni przekroju kanały PE75 wynosi 31cm2 - pole powierzchni wyjścia
fi 100 = 80cm2 a więc 3x75
fi 125 = 122 cm2 więc 4-5x75
fi 160 =200 cm2 więc 8x75 (Przy centralach 350 i więcej m3/h można rozdzielacz 10x75 ale wygłuszany, lub redukcję na fi 200, tłumik lub kanał akustyczny)
fi 200 = 314cm2 a więc 10-12x75
cdn.

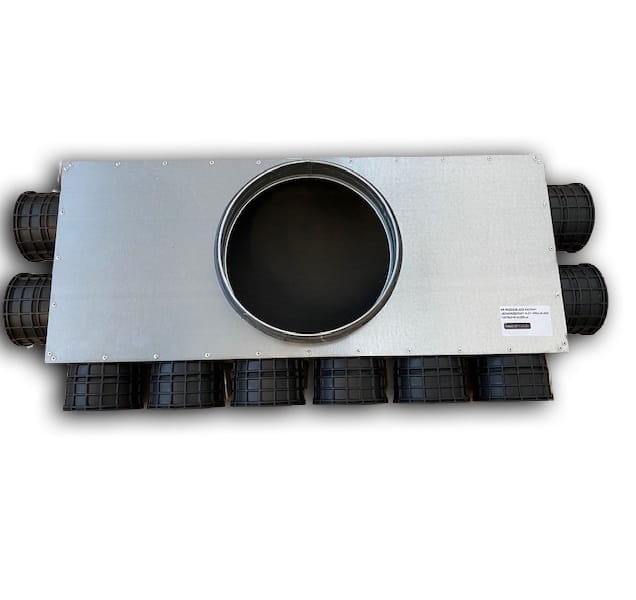

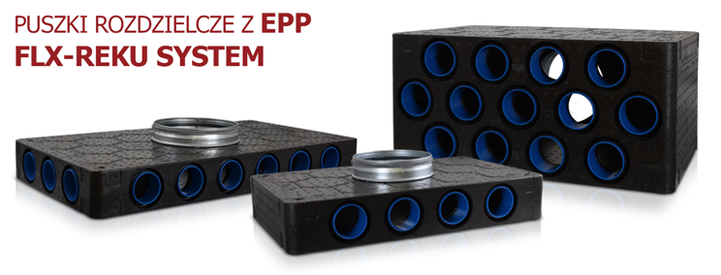

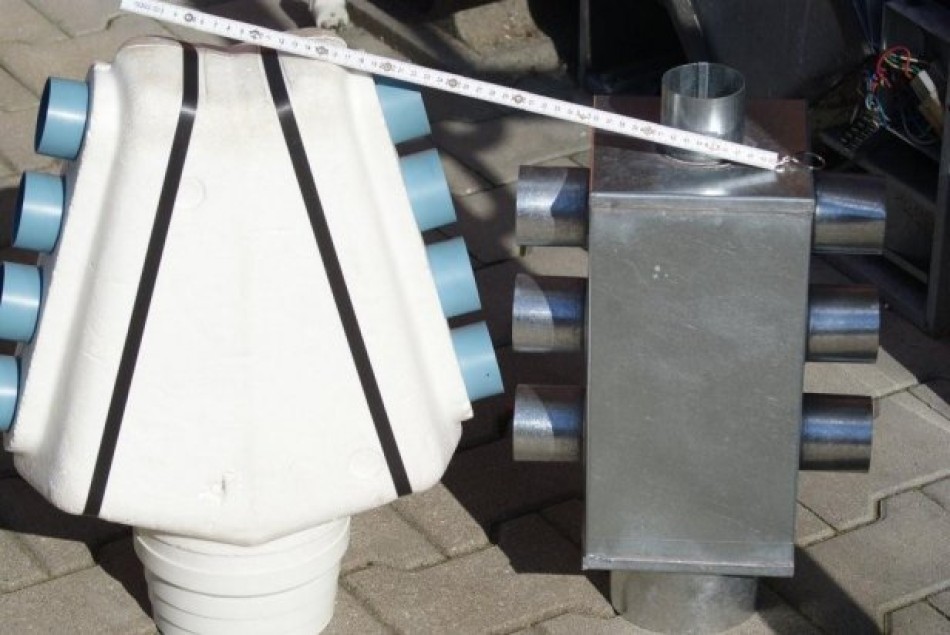

Na zdjęciach rozdzielacze sprzed 30 lat i obecne
Załączniki
PREMIUM--10x75160200mm-Skrzynka-samouszczelniajaca-rozdzielacza-jednorzedowego-IZOLw-z-uszczelka-i-izolacja-kauczukowa.jpg
HVAC - najtańszy komfort.

Tomasz_Brzeczkowski
Superużytkownik
Superużytkownik
Posty: 24649
Rejestracja: 16 mar 2006, 13:07
Lokalizacja: Warszawa
Re: Sam robię wentylację z odzyskiem ciepła

autor: Tomasz_Brzeczkowski » 20 sie 2022, 4:29

Sam robię wentylację z odzyskiem ciepła cz. 3
Nawiew

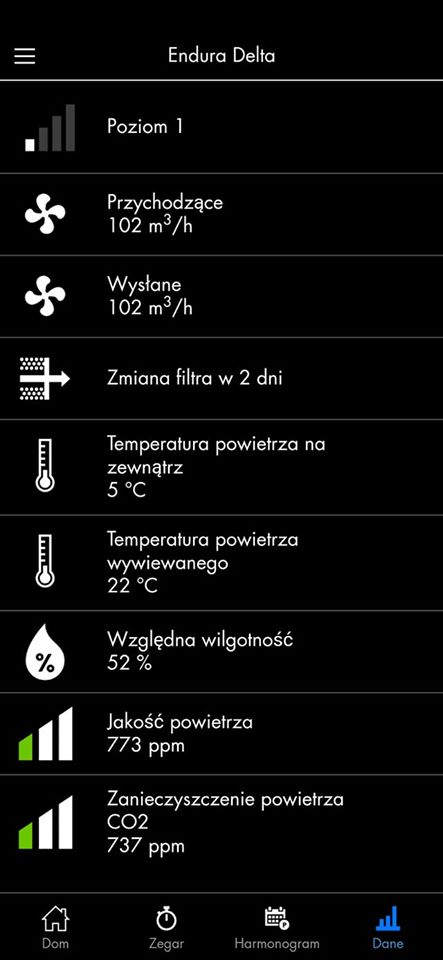

Nawiew powietrza, przede wszystkim musi być cichy. Musi zapewnić w sypialniach stężenie CO2 poniżej 1000 ppm, by nasz wypoczynek był efektywny. Im mniejszy strumień powietrza ustawiony jest na centrali, tym poziom szumów jest niższy, ale rośnie ilość dwutlenku węgla w pokoju. Trzeba więc, ustawić optymalny nawiew, wynosi on 30m3/h na osobę, a minimalny 20m3/h na osobę. Większy strumień na osobę dajemy, gdy pracujemy lub ćwiczymy, ale wtedy też i nieco większy poziom szumów nie przeszkadza.
Gdzie instalujemy nawiewy? Głównie w sypialniach i pomieszczeniach czystych z drzwiami. Należy unikać znaczących nawiewów i wywiewów w jednym pomieszczeniu (np. salon czy jadalnia z aneksem kuchennym). Przy braku drzwi pomiędzy nawiewem a wywiewem, identycznym kanałem jak w sypialni, poleci znacznie więcej powietrza, co skutkuje zbyt wysokim CO2 w sypialni lub szumem, przy zwiększeniu wydajności centrali. W praktyce 80-90% kanałów kierujemy do sypialni pozostałe mogą (ale nie muszą) być w salonie lub garderobie czy spiżarni. Warto tu nadmienić, że spiżarnia czy garderoba to pomieszczenia suche i czyste, więc wykluczony jest tam wywiew.
Strefa dzienna i nocna

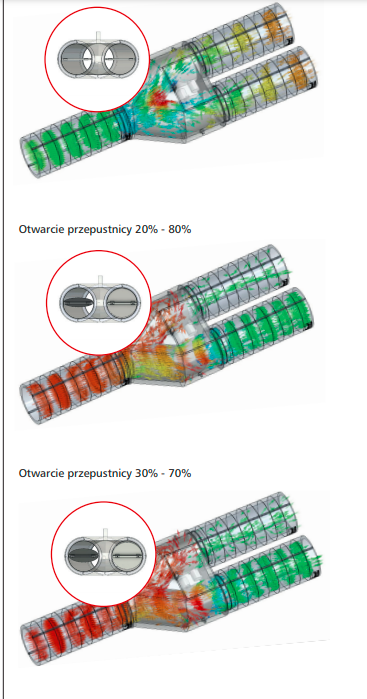

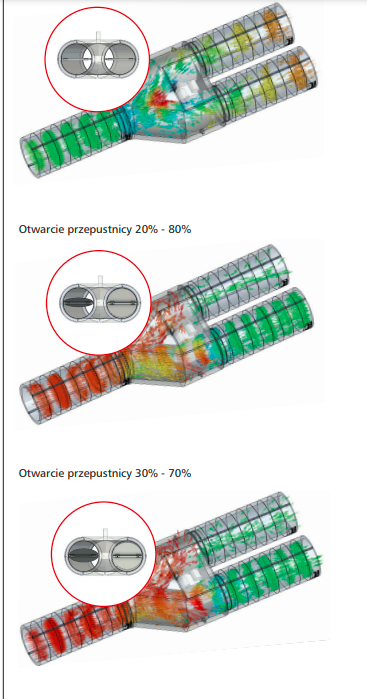

Gdy rodzina przebywa w salonie (strefa dzienna), to z sypialni wychodzi świeże powietrze, więc znaczące ( czyli powyżej 2x75) kanały nawiewne nie są tam potrzebne, a nawet szkodzą. Jeżeli z jakiś powodów, chcemy mieć tam więcej nawiewów, koniecznością jest podzielenie wentylacji na strefy. Czyli... robimy dwa rozdzielacze nawiewne, jeden na sypialnie drugi na salon / jadalnię i zasilamy je przez trójnik z przepustnicą 20%/80% (zdjęcie) . Sterowanie taką przepustnicą jest czasowe, choć coraz częściej rolę tę przejmuje miernik CO2.
Anemostaty należy instalować na suficie lub ścianie (jak najwyżej) i dalej od okien. Chodzi o to, by nie tworzyć chłodniejszej strefy, gdy powietrze "spływa" po zimniej szybie, oraz by zminimalizować ilość kanałów.
Załączniki
HVAC - najtańszy komfort.

Tomasz_Brzeczkowski
Superużytkownik
Superużytkownik
Posty: 24649
Rejestracja: 16 mar 2006, 13:07
Lokalizacja: Warszawa
Re: Sam robię wentylację z odzyskiem ciepła

autor: Tomasz_Brzeczkowski » 20 sie 2022, 5:03

Sam robię wentylację z odzyskiem ciepła cz. 4
Wywiew
Podstawą do rozmieszczenia wywiewów jest :
wywiewamy tylko tyle powietrza ile weszło nawiewem
wywiewamy przez pomieszczenia tzw. brudne i z dużą ilością wilgoci.
W łazienkach i wc przyzwoity poziom wywiewu to 50m3/h
Czyli jak i gdzie...
Jeżeli komfortowy i cichy nawiew dla czterech osób to 100-120m3/h, a mamy dwie łazienki lub łazienkę i wc, to w kuchni może być maksymalnie 1x75 lub 2x75 z mocno skręconym zaworem. Wykluczone są wywiewy w czystych i suchych garderobach, spiżarniach, czy korytarzach!!. Jeżeli już koniecznie chcemy tam anemostat, to w garderobie i spiżarni robimy nawiew!

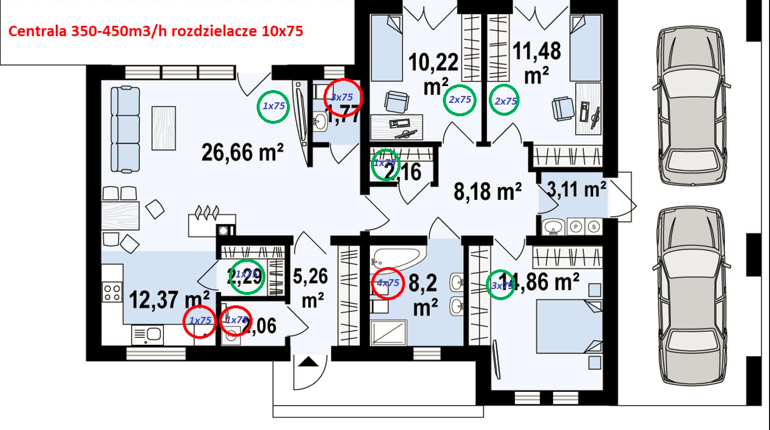

Przykład dla czterech osób, centrala 350-450m3/h rozdzielacz 10x75 (314cm2)
wyjaśnienia rysunku.
Kółko czerwone - wywiew, zielone -nawiew , wewnątrz ilość gniazd do PE75
Załączniki
HVAC - najtańszy komfort.

euro_tuned
Aktywny
Aktywny
Posty: 290
Rejestracja: 01 lip 2018, 19:11
Re: Sam robię wentylację z odzyskiem ciepła

autor: euro_tuned » 20 sie 2022, 7:47

A ten dalej swoje :roll: naprawdę już lepiej nic nie rób :roll:
