Sam robię wentylację mechaniczną

Jeżeli Twoje rachunki za ogrzewanie są spore, masz pleśń w pokoju to może być spowodowane złą wentylacją w domu czy w mieszkaniu. Dowiedz się jak temu zaradzić i stworzyć zdrowy klimat w domu.

Moderator: Redakcja e-instalacje.pl

Tomasz_Brzeczkowski
Superużytkownik
Superużytkownik
Posty: 23896
Rejestracja: 16 mar 2006, 13:07
Lokalizacja: Warszawa
Re: Sam robię wentylację mechaniczną

autor: Tomasz_Brzeczkowski » 31 gru 2018, 13:42

Wentylacja jest dla ludzi... 20 -30m3/h na osobę. Zimą bliżej 20 tu by nie przesuszać
radzę zrobić bilans, bo przy takich założeniach jak Pan ma - będzie wybór
szum i zbyt suche powietrze lub grzyb w łazience.

To nie będzie komfortowa wentylacja.

Nawiew 20-30m3/h x ilość osób = wywiew - przede wszystkim łazienki po 50m3/h , jak coś zostanie to t 1x75 lub 2x75 do kuchni.
Trzy filary efektywności energetycznej w budownictwie
1) unikanie ogrzewania wodnego
2) wentylacja z odzyskiem ciepła
3) źródło ciepła naprzeciwko źródła największych strat

juki1920
Początkujący
Początkujący
Posty: 10
Rejestracja: 31 gru 2018, 13:25
Re: Sam robię wentylację mechaniczną

autor: juki1920 » 31 gru 2018, 13:53

Dziękuję za odpowiedź.
Szczerze mówiąc to nie bardzo widzę błędy w swoich wyliczeniach, czy jest za dużo czy za mało założonych przepływów? :?
Jak reku będzie chodzić na min to czemu ma przesuszyć...

Tomasz_Brzeczkowski
Superużytkownik
Superużytkownik
Posty: 23896
Rejestracja: 16 mar 2006, 13:07
Lokalizacja: Warszawa
Re: Sam robię wentylację mechaniczną

autor: Tomasz_Brzeczkowski » 01 sty 2019, 9:27

juki1920 pisze:Dziękuję za odpowiedź.

Jak reku będzie chodzić na min to czemu ma przesuszyć...

Wtedy nie będzie przesuszać, ale będzie grzyb w łazienkach.

Szczerze mówiąc to nie bardzo widzę błędy w swoich wyliczeniach, czy jest za dużo czy za mało założonych przepływów? :?


To proszę rozwiązać równanie t
Nawiew = wywiew
Nawiew to 20-30m3/h na osobę... wstawi Pan ilość osób
i teraz tę wartość proszę rozpisać na wywiewy, tak by w łazienkach było jak najbliżej 50m3/h


I
Trzy filary efektywności energetycznej w budownictwie
1) unikanie ogrzewania wodnego
2) wentylacja z odzyskiem ciepła
3) źródło ciepła naprzeciwko źródła największych strat

pawel karski
Początkujący
Początkujący
Posty: 3
Rejestracja: 29 gru 2018, 11:53
Re: Sam robię wentylację mechaniczną

autor: pawel karski » 02 sty 2019, 16:37

Dzień dobry,
planuję zrobić samodzielnie WM. jeżeli można to proszę rzucić okiem na plany domu i sprawdzić moją koncepcję. w domu będą mieszkać 4 osoby. na parterze planuje nawiewy: 2x 125/2x75 w salonie, 1x 125/1x75 w pokoju. na piętrze w trzech pokojach 1x 125/1x75 a w największej sypialni 1x 125/2x75. Wywiewy na parterze w kuchni 1x 125/2x75 i w łazience 2x 125/2x75( lazienka na parterze będzie powiekszona i będzie w niej kabina prysznicowa). Na piętrze w łazience 2x 125/2x75. rekuperator theslla green home pack 300 planuję umiescic w pomieszczeniu gospodarczym. czerpnia będzie umieszczona w podbitce a wyrzutnie planuje podłączyć do istniejącego komina spalinowego. jeżeli macie jakieś uwagi to chętnie wysłucham.
https://www.bing.com/images/search?view=detailV2&ccid=vZouhjN0&id=B18ED640CE512A290A09109C9C0DA8B1CBBC2BD0&thid=OIP.vZouhjN0TKskASFSLmsUGwHaGl&mediaurl=https%3a%2f%2fwww.projekty.ign.com.pl%2fpliki%2f18875%2frzuty%2fzx24_rzut_parter_62003_zoom_max.jpg&exph=533&expw=600&q=zx24+rzuty&simid=608009145362350378&selectedIndex=0&ajaxhist=0
https://www.bing.com/images/search?view=detailV2&ccid=QUoumWpq&id=CC6F72C5A154A03AB607A1828E04DC7DE27B5801&thid=OIP.QUoumWpq00f6LINLjtKJdwHaGB&mediaurl=http%3a%2f%2fwww.domo.com.pl%2fimgs%2fRzuty%2fzx24%2fnormal%2fPoddasze.jpg&exph=504&expw=620&q=zx24+rzuty&simid=608001599067129307&selectedIndex=1&ajaxhist=0

Tomasz_Brzeczkowski
Superużytkownik
Superużytkownik
Posty: 23896
Rejestracja: 16 mar 2006, 13:07
Lokalizacja: Warszawa
Re: Sam robię wentylację mechaniczną

autor: Tomasz_Brzeczkowski » 03 sty 2019, 1:19

pawel karski pisze:Dzień dobry,
planuję zrobić samodzielnie WM. jeżeli można to proszę rzucić okiem na plany domu i sprawdzić moją koncepcję. w domu będą mieszkać 4 osoby. na parterze planuje nawiewy: 2x 125/2x75 w salonie, 1x 125/1x75 w pokoju. na piętrze w trzech pokojach 1x 125/1x75 a w największej sypialni 1x 125/2x75. Wywiewy na parterze w kuchni 1x 125/2x75 i w łazience 2x 125/2x75( lazienka na parterze będzie powiekszona i będzie w niej kabina prysznicowa). Na piętrze w łazience 2x 125/2x75. rekuperator theslla green home pack 300 planuję umiescic w pomieszczeniu gospodarczym. czerpnia będzie umieszczona w podbitce a wyrzutnie planuje podłączyć do istniejącego komina spalinowego. jeżeli macie jakieś uwagi to chętnie wysłucham.
https://www.bing.com/images/search?view=detailV2&ccid=vZouhjN0&id=B18ED640CE512A290A09109C9C0DA8B1CBBC2BD0&thid=OIP.vZouhjN0TKskASFSLmsUGwHaGl&mediaurl=https%3a%2f%2fwww.projekty.ign.com.pl%2fpliki%2f18875%2frzuty%2fzx24_rzut_parter_62003_zoom_max.jpg&exph=533&expw=600&q=zx24+rzuty&simid=608009145362350378&selectedIndex=0&ajaxhist=0
https://www.bing.com/images/search?view=detailV2&ccid=QUoumWpq&id=CC6F72C5A154A03AB607A1828E04DC7DE27B5801&thid=OIP.QUoumWpq00f6LINLjtKJdwHaGB&mediaurl=http%3a%2f%2fwww.domo.com.pl%2fimgs%2fRzuty%2fzx24%2fnormal%2fPoddasze.jpg&exph=504&expw=620&q=zx24+rzuty&simid=608001599067129307&selectedIndex=1&ajaxhist=0

1) dlaczego tak dużo w salonie? Przy nawiewie 100m3/h i zamknietych drzwiach do sypialni nic nie pójdzie.
2) thessla ma wyjście 300cm2 więc bezpieczniej dać rozdzielacze 200/10x75 (też 300cm
3) zamiast dwóch dziur w łazience 160/4x5.
komplet 11900 brutto 23%
Trzy filary efektywności energetycznej w budownictwie
1) unikanie ogrzewania wodnego
2) wentylacja z odzyskiem ciepła
3) źródło ciepła naprzeciwko źródła największych strat

juki1920
Początkujący
Początkujący
Posty: 10
Rejestracja: 31 gru 2018, 13:25
Re: Sam robię wentylację mechaniczną

autor: juki1920 » 03 sty 2019, 10:06

Panie Tomaszu,
Doczytałem o tym bilansie że nie chodzi o ilość powietrza a o wilgotność. Robiąc bilans rozpatrujemy parter i piętro osobno?
Zrobiłem wyliczenia dla przepływów powietrza jakie będę miał w reku bo chyba od tej strony trzeba zacząć jakiekolwiek rozważania.

Teraz patrząc na poniższe, nie widzę niczego niepokojącego no chyba że się mylę.
Wychodzi że dla 2 osób można chyba nawet bardzo komfortowo przebywać na II biegu 63,64m3/h w salonie, 47,73m3/h w łazience na górze(łazienka na dole to WC).
A może i na I biegu jeżeli w salonie będzie 32m3/h to nie zawilgoci łazienki gdzie będzie 24m3/h.
Sypialnia na górze to 16m3/h na I biegu, chyba do spania dla 2 osób wystarczy?

Obrazek

denvi
Aktywny
Aktywny
Posty: 181
Rejestracja: 18 paź 2018, 9:08
Re: Sam robię wentylację mechaniczną

autor: denvi » 03 sty 2019, 14:51

Nie chcę zakładać nowego tematu, więć tu zapytam. Ma ktoś zamontowane kratki wywiewne higrosterowalne?
Kalkuluję tę WM i jakoś nie widzę sensu.
Moja chata obliczona jest na 12000kWh bez reku. Z reku 8000kWh. To wytworzenia 4000 kWh ciepełka przez PC potrzeba ok. 1000 kWh prądu. Tyle opierdzieli w ciągu roku centralka z silnikami 2x60W. No bez sensu. Okres zwrotu = nieskończoność. :lol:
Dlatego, żeby uniknąć nadmiernych strat na wentylacji taka kratka mogła by się sprawdzić. Np. regulowana w zakresie 15-75 m3/h. Do 30% wilgotności zostaje przymknięta, a od ok. 60% otwiera sie na maksa. Przymyka się też automatycznie przy zbyt dużym cugu. Ktoś z Szanownego Forum użytkuje takowe rozwiązanie?

Tomasz_Brzeczkowski
Superużytkownik
Superużytkownik
Posty: 23896
Rejestracja: 16 mar 2006, 13:07
Lokalizacja: Warszawa
Re: Sam robię wentylację mechaniczną

autor: Tomasz_Brzeczkowski » 04 sty 2019, 3:55

denvi pisze:Nie chcę zakładać nowego tematu, więć tu zapytam. Ma ktoś zamontowane kratki wywiewne higrosterowalne?
Kalkuluję tę WM i jakoś nie widzę sensu.
Moja chata obliczona jest na 12000kWh bez reku. Z reku 8000kWh. To wytworzenia 4000 kWh ciepełka przez PC potrzeba ok. 1000 kWh prądu. Tyle opierdzieli w ciągu roku centralka z silnikami 2x60W. No bez sensu. Okres zwrotu = nieskończoność. :lol:
Dlatego, żeby uniknąć nadmiernych strat na wentylacji taka kratka mogła by się sprawdzić. Np. regulowana w zakresie 15-75 m3/h. Do 30% wilgotności zostaje przymknięta, a od ok. 60% otwiera sie na maksa. Przymyka się też automatycznie przy zbyt dużym cugu. Ktoś z Szanownego Forum użytkuje takowe rozwiązanie?

Moja centrala cała opierdziela 11W . Wywiewniki higro można kupić, gorzej z wywiewnikami na CO2
Ostatnio zmieniony 04 sty 2019, 4:03 przez Tomasz_Brzeczkowski, łącznie zmieniany 1 raz.
Trzy filary efektywności energetycznej w budownictwie
1) unikanie ogrzewania wodnego
2) wentylacja z odzyskiem ciepła
3) źródło ciepła naprzeciwko źródła największych strat

Tomasz_Brzeczkowski
Superużytkownik
Superużytkownik
Posty: 23896
Rejestracja: 16 mar 2006, 13:07
Lokalizacja: Warszawa
Re: Sam robię wentylację mechaniczną

autor: Tomasz_Brzeczkowski » 04 sty 2019, 4:01

juki1920 pisze:Panie Tomaszu,
Doczytałem o tym bilansie że nie chodzi o ilość powietrza a o wilgotność. Robiąc bilans rozpatrujemy parter i piętro osobno?
Zrobiłem wyliczenia dla przepływów powietrza jakie będę miał w reku bo chyba od tej strony trzeba zacząć jakiekolwiek rozważania.

Teraz patrząc na poniższe, nie widzę niczego niepokojącego no chyba że się mylę.
Wychodzi że dla 2 osób można chyba nawet bardzo komfortowo przebywać na II biegu 63,64m3/h w salonie, 47,73m3/h w łazience na górze(łazienka na dole to WC).
A może i na I biegu jeżeli w salonie będzie 32m3/h to nie zawilgoci łazienki gdzie będzie 24m3/h.
Sypialnia na górze to 16m3/h na I biegu, chyba do spania dla 2 osób wystarczy?

Obrazek


powietrze na rozdzielaczu leci głównie tam gdzie najmniejsze opory, więc liczenie ile m3/h jest na poszczególnych anemostatach - to liczenie życzeniowe.
A bilans to nie tylko wilgoć ale i szum. Nawiewy powyżej 100m3/h niesione kanałami, mogą być słyszalne, powyżej 150m3 na pewno będą słyszalne. Łazienka by była sucha wymaga 50m3/h , dlatego wywiewy poza łazienkami, to ogromne ryzyko źle wykonanej instalacji.
Trzy filary efektywności energetycznej w budownictwie
1) unikanie ogrzewania wodnego
2) wentylacja z odzyskiem ciepła
3) źródło ciepła naprzeciwko źródła największych strat

juki1920
Początkujący
Początkujący
Posty: 10
Rejestracja: 31 gru 2018, 13:25
Re: Sam robię wentylację mechaniczną

autor: juki1920 » 04 sty 2019, 8:26

Nawiewy powyżej 100m3/h niesione kanałami, mogą być słyszalne, powyżej 150m3 na pewno będą słyszalne.

Zakładam że chodzi o kanał sztywny doprowadzony bezpośrednio do pojedynczego nawiewu? Nie dotyczy to nawiewu do którego będzie doprowadzone kilka rur peflex 75?

Mam jeszcze dylemat jak rozdzielić powietrze na parter i piętro. Wyliczyłem że opcje mam 3:
1. Powietrze rozdzielone na trójniku 200/200/150 45st. W górę potem zwężka 200->160.
Czy odnoga 45st nie spowoduje że mniej powietrza poleci na parter?
2. Powietrze rozdzielone na trójniku Y 200/160/160. Na parter zwężka 160->150.
Tu strumień rozdzielony równomiernie ale problematyczny dla mnie w realizacji...

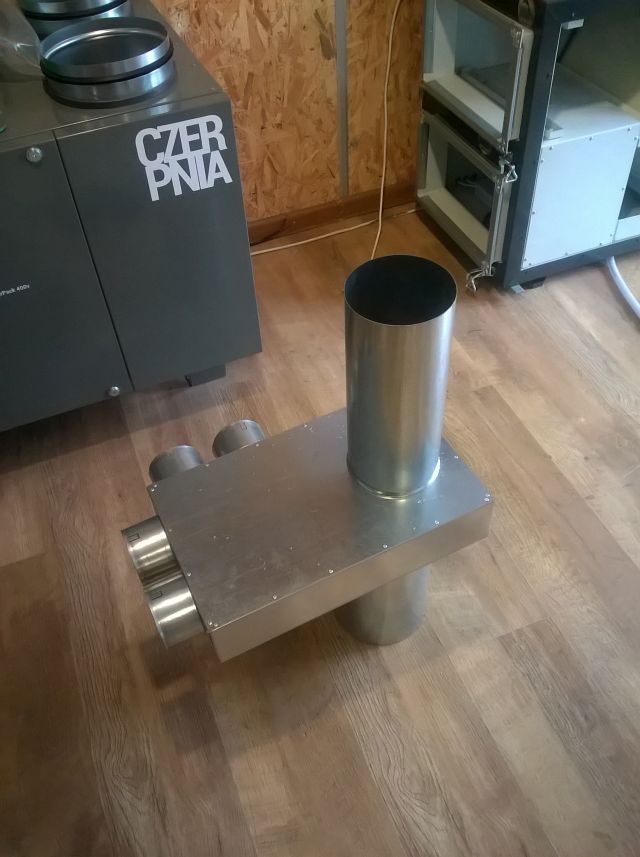

3. Powietrze doprowadzone do skrzynki rozdzielczej przelotowej takiej jak tu:
Obrazek
Czy stosuje się takie skrzynki? Czy mają jakieś minusy? Czy lepiej na trójnikach?

denvi
Aktywny
Aktywny
Posty: 181
Rejestracja: 18 paź 2018, 9:08
Re: Sam robię wentylację mechaniczną

autor: denvi » 04 sty 2019, 8:29

Tomasz_Brzeczkowski pisze:
denvi pisze:Nie chcę zakładać nowego tematu, więć tu zapytam. Ma ktoś zamontowane kratki wywiewne higrosterowalne?
Kalkuluję tę WM i jakoś nie widzę sensu.
Moja chata obliczona jest na 12000kWh bez reku. Z reku 8000kWh. To wytworzenia 4000 kWh ciepełka przez PC potrzeba ok. 1000 kWh prądu. Tyle opierdzieli w ciągu roku centralka z silnikami 2x60W. No bez sensu. Okres zwrotu = nieskończoność. :lol:
Dlatego, żeby uniknąć nadmiernych strat na wentylacji taka kratka mogła by się sprawdzić. Np. regulowana w zakresie 15-75 m3/h. Do 30% wilgotności zostaje przymknięta, a od ok. 60% otwiera sie na maksa. Przymyka się też automatycznie przy zbyt dużym cugu. Ktoś z Szanownego Forum użytkuje takowe rozwiązanie?

Moja centrala cała opierdziela 11W . Wywiewniki higro można kupić, gorzej z wywiewnikami na CO2

Mam kanałówkę z dolotem świeżego powietrza. Przekrój 10% powrotu. Więc ok. 200m3/h na godzinę (na najniższym biegu - 2000m3/h) mogę wpuścić mechanicznie. Z CO2 chyba sobie poradzę? ;)

Co to za centralka, ile kosztuje?
Taki wynik mógłbym zaakceptować. Tylko przypuszczam, że to pierwszy bieg z minimalną wydajnością. 40-50m3/h, prawda?

pawel karski
Początkujący
Początkujący
Posty: 3
Rejestracja: 29 gru 2018, 11:53
Re: Sam robię wentylację mechaniczną

autor: pawel karski » 04 sty 2019, 8:46

Tomasz_Brzeczkowski pisze:
pawel karski pisze:Dzień dobry,
planuję zrobić samodzielnie WM. jeżeli można to proszę rzucić okiem na plany domu i sprawdzić moją koncepcję. w domu będą mieszkać 4 osoby. na parterze planuje nawiewy: 2x 125/2x75 w salonie, 1x 125/1x75 w pokoju. na piętrze w trzech pokojach 1x 125/1x75 a w największej sypialni 1x 125/2x75. Wywiewy na parterze w kuchni 1x 125/2x75 i w łazience 2x 125/2x75( lazienka na parterze będzie powiekszona i będzie w niej kabina prysznicowa). Na piętrze w łazience 2x 125/2x75. rekuperator theslla green home pack 300 planuję umiescic w pomieszczeniu gospodarczym. czerpnia będzie umieszczona w podbitce a wyrzutnie planuje podłączyć do istniejącego komina spalinowego. jeżeli macie jakieś uwagi to chętnie wysłucham.
https://www.bing.com/images/search?view=detailV2&ccid=vZouhjN0&id=B18ED640CE512A290A09109C9C0DA8B1CBBC2BD0&thid=OIP.vZouhjN0TKskASFSLmsUGwHaGl&mediaurl=https%3a%2f%2fwww.projekty.ign.com.pl%2fpliki%2f18875%2frzuty%2fzx24_rzut_parter_62003_zoom_max.jpg&exph=533&expw=600&q=zx24+rzuty&simid=608009145362350378&selectedIndex=0&ajaxhist=0
https://www.bing.com/images/search?view=detailV2&ccid=QUoumWpq&id=CC6F72C5A154A03AB607A1828E04DC7DE27B5801&thid=OIP.QUoumWpq00f6LINLjtKJdwHaGB&mediaurl=http%3a%2f%2fwww.domo.com.pl%2fimgs%2fRzuty%2fzx24%2fnormal%2fPoddasze.jpg&exph=504&expw=620&q=zx24+rzuty&simid=608001599067129307&selectedIndex=1&ajaxhist=0

1) dlaczego tak dużo w salonie? Przy nawiewie 100m3/h i zamknietych drzwiach do sypialni nic nie pójdzie.
2) thessla ma wyjście 300cm2 więc bezpieczniej dać rozdzielacze 200/10x75 (też 300cm
3) zamiast dwóch dziur w łazience 160/4x5.
komplet 11900 brutto 23%


witam,
Panie Tomaszu,
jeżeli chodzi o liczbę nawiewów i wywiewów to wychodzi mi po 10 sztuk peflexów 75mm
a skoro według Pana w salonie jest za dużo nawiewów to czy przy przerzuceniu części kanałów do górnych sypialni nie przesuszę tam powietrza?

Tomasz_Brzeczkowski
Superużytkownik
Superużytkownik
Posty: 23896
Rejestracja: 16 mar 2006, 13:07
Lokalizacja: Warszawa
Re: Sam robię wentylację mechaniczną

autor: Tomasz_Brzeczkowski » 04 sty 2019, 9:29

Kanały nie zwiększają strumienia. A za silna wentylacja szumi i przesusza.
Powietrzu najprościej płynąć z salonu do kuchni, nie ma żadnych przeszkód po drodze.
Robiąc nawiew 120m3/h do salonu - by sypialnie były wentylowane, trzeba znacznie zwiększyć strumień, ponad te 120m3/h
Trzy filary efektywności energetycznej w budownictwie
1) unikanie ogrzewania wodnego
2) wentylacja z odzyskiem ciepła
3) źródło ciepła naprzeciwko źródła największych strat

pawel karski
Początkujący
Początkujący
Posty: 3
Rejestracja: 29 gru 2018, 11:53
Re: Sam robię wentylację mechaniczną

autor: pawel karski » 04 sty 2019, 10:52

wiec w salonie jeden anemostat z dwoma peflexami czy dwa anemostaty po jednym peflexie i po jednym dołożyć do sypialni na górze?

Tomasz_Brzeczkowski
Superużytkownik
Superużytkownik
Posty: 23896
Rejestracja: 16 mar 2006, 13:07
Lokalizacja: Warszawa
Re: Sam robię wentylację mechaniczną

autor: Tomasz_Brzeczkowski » 04 sty 2019, 11:40

pawel karski pisze:wiec w salonie jeden anemostat z dwoma peflexami czy dwa anemostaty po jednym peflexie i po jednym dołożyć do sypialni na górze?

Jeden. Po co tyle dziur.
jak jest większy nawiew na sypialnie, to gdy rodzina jest w salonie, powietrze z sypialni nie jest zepsute. jak damy duży nawiew w salonie, to by w sypialniach utrzymać CO2 na poziomie 1200ppm , trzeba dać minimum 2 x wiekszy strumień niż potrzeba w całym domu
Trzy filary efektywności energetycznej w budownictwie
1) unikanie ogrzewania wodnego
2) wentylacja z odzyskiem ciepła
3) źródło ciepła naprzeciwko źródła największych strat
