Re: Sam robię wentylację mechaniczną

autor: Tomasz_Brzeczkowski » 09 lut 2018, 12:52

O nawet nie wiedziałem, że takie skrzynki istnieją. Dziękuję.
Instalacje konfiguruje się pod konkretny dom.
Załączniki

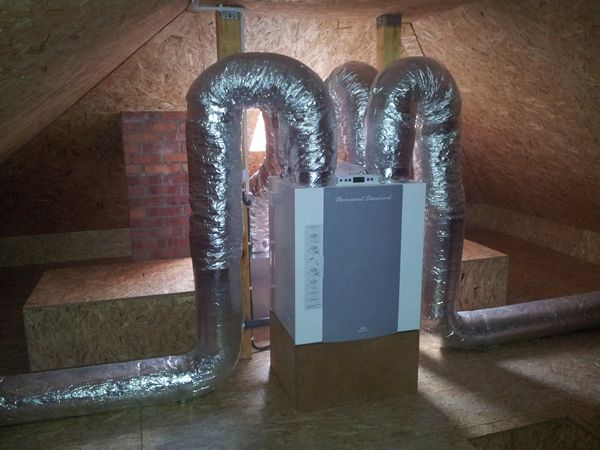

DSCN3279 (2).JPG
Konfiguruje zestawy do wentylacji z odzyskiem ciepła .
Szkolenia z zakresu efektywności energetycznej.

-_- greg
Superużytkownik
Superużytkownik
Posty: 1229
Rejestracja: 23 paź 2014, 9:27
Lokalizacja: Koniec świata
Re: Sam robię wentylację mechaniczną

autor: -_- greg » 09 lut 2018, 13:07

Tomasz_Brzeczkowski pisze:
Jak już pisałem, ktoś kto dopuszcza ogrzewanie wodne nie może znać podstaw fizyki. Może dlatego trudno mu wytłumaczyć co to jest efektywność energetyczna, czy termodynamika.

Tłumaczyć a klepać w klawiaturę co popadnie bez ponoszenia odpowiedzialności to dwie różne rzeczy.

pandzik
Początkujący
Początkujący
Posty: 6
Rejestracja: 12 lut 2018, 19:51
Re: Sam robię wentylację mechaniczną

autor: pandzik » 12 lut 2018, 20:53

Witajcie . proszę o pomoc w skonfigurowaniu wentylacji dla mojego domku. jest dosyć specyficzny bo posiada dodatkowe małe mieszkanie. Sumarycznie 5 mieszkanców 2+2, +1.

Jako, że mam niewiele miejsca wymyśliłem sobie, że w cześci łazienki na piętrze , pralni, wstawię wiszący rekuperator, za nim wpierw zamontuje 2 skrzynki rozdzielcze - dla parteru kanały puszczę w warstwie styro na stropie - zaś dla piętra z górnych wejść ze skrzynek rodzielczych pociągnę kanały po scianie piętra do warstwy ocieplenia nad sufitem podwieszanym (dach dwuspadowy).
Wymyśliłem sobie mały rekuperator Brinka 300 2/2 czernia na poddasze dościany szczytowej na północy oraz wyrzutnie przez dach (bo ma być ponoć pionowa) przez dachówkę wentylacyjną. Myślałem nad Theslą ale nie ma na nią miejsca no i nie ma wyjścia na nawiew i wywie u dołu.

W myśl zasady, że robimy wentylacje dla ludzi a nie dla kubatury chce wentylować na 30% mocy reku - 100-140m3/h

Parter:
Nawiewy:
salon 3x63
2 salon 2x63
sypialnia 1x63

wywiewy
kuchnia 2x63
łazienka 1x63
pom gospodarcze (bufor) 1x63 ?
wiatrołap 1x63 ?
kuchnia 2 2x63
łazienka 2 2x63

Pięrro
nawiewy
w pokojepo 1x63
sypialnia 2x63

wywiewy
łazienka 3x63

Wentylacje chce zrobić samodzielnie na PeFlexach

Obrazek

Obrazek

Tomasz_Brzeczkowski
Superużytkownik
Superużytkownik
Posty: 22728
Rejestracja: 16 mar 2006, 13:07
Lokalizacja: Warszawa
Re: Sam robię wentylację mechaniczną

autor: Tomasz_Brzeczkowski » 12 lut 2018, 21:34

Nawiew OK, ale wywiew... grzyb w łazience. Łazienki 50m3/h wywiew, a reszta (czyki 1x) na kuchnie.
Dlaczego tak nietypowe kanały, optymalne są 63mm wewnątrz.

To już lepiej norweskiego Flexita.
Konfiguruje zestawy do wentylacji z odzyskiem ciepła .
Szkolenia z zakresu efektywności energetycznej.

buyt
Początkujący
Początkujący
Posty: 23
Rejestracja: 01 lut 2018, 17:03
Lokalizacja: lubelskie
Re: Sam robię wentylację mechaniczną

autor: buyt » 12 lut 2018, 22:49

Po zaczerpnięciu wiedzy od p.Tomka i ostatniej wizycie w trzech domach z rekuperacją, wnioskuję:

WYWIEW:
łazienki - 3x75 lub nawet 4x75
kuchnia max - 2x75, szczególnie otwarta.
Wiatrołap - zróżnicowane opinie na ten temat, czy dawać nawiew czy wywiew. Ja poeksperymentuję u siebie i założę wywiew z możliwością jego zamknięcia. To w sumie tylko jeden przewód 4m więc jak łazienki będą miały za mało to wtedy go odłączę.

NAWIEW:
Salon - ok35-40mkw - 2 x 2x75
Sypialnia 2osobowa - 2x75
Pokoje - 1x75
Pralnia z suszarnią jako oddzielne pomieszczenie - ja bym dał nawiew 1x75

Odnośnie anemostatów. Jakie dawać?
1x75 - 100
2x75 - 125
3x75 - 125
4x75 - 160

Czy stanie się straszna tragedia jak wszędzie zastosujemy anemostaty 125? Chyba jedynie 4x75 może trochę przykryzować.

JanWerbinski
Początkujący
Początkujący
Posty: 11
Rejestracja: 03 gru 2017, 11:36
Re: Sam robię wentylację mechaniczną

autor: JanWerbinski » 13 lut 2018, 8:54

pandzik pisze:bo ma być ponoć pionowa) przez dachówkę wentylacyjną. Myślałem nad Theslą ale nie ma na nią miejsca no i nie ma wyjścia na nawiew i wywie u dołu.

Nie lepiej dać rekuperator na poddasze? Będzie szumiał w łazience.

pandzik
Początkujący
Początkujący
Posty: 6
Rejestracja: 12 lut 2018, 19:51
Re: Sam robię wentylację mechaniczną

autor: pandzik » 13 lut 2018, 19:02

Tomasz_Brzeczkowski pisze:Nawiew OK, ale wywiew... grzyb w łazience. Łazienki 50m3/h wywiew, a reszta (czyki 1x) na kuchnie.
Dlaczego tak nietypowe kanały, optymalne są 63mm wewnątrz.

To już lepiej norweskiego Flexita.


To są kanały 75/63. Tak zapisałem niefortunnie :) Czyli w kuchni mam dać 1x75, a w łazienkach 3x75? Górna łazienka i rodziców rozumiem, ale ta przy mojej kuchni to raczej kibelek, prysznic będzie użytkowany sporadycznie - dzieci umyć jak z dworu przyjdą, jacyś może goście..Może 2x75 wystarczy przy 1x75 w kuchni ?

Panie Tomaszu, jak sie Panu podoba pomysł ze skrzynkami rozdzielczymi obsługującymi parter ze stropu oraz piętro ? Można takie zaprojektować niedrogo na PeFlex z wyjściami do kanałów poziomych i pionowych. :)

Szukałem Flexita i jakoś trudno go znaleźć.


JanWerbinski pisze:
pandzik pisze:Nie lepiej dać rekuperator na poddasze? Będzie szumiał w łazience.


Same problemy z tym. Jak tam wchodzić co chwilę do filtrów np, trzeba zbudować skrzynkę ocieploną. No nie wiem. Raczej reku szkodzą strychy,

Myślałem nad pom gosp, gdzie bedzie bufor - tym pod schodami. kanał nawiewny mógłbym puścić pod sufitem i dalej zrobić zabudowę do zewnętrznej ściany nad 1 schodem. Wyrzutnie pionowo, jakoś przy schodach na korytarzu piętra. Ale gdzie z kolei zrobić skrzynki rozdzielcze... eh.

Tomasz_Brzeczkowski
Superużytkownik
Superużytkownik
Posty: 22728
Rejestracja: 16 mar 2006, 13:07
Lokalizacja: Warszawa
Re: Sam robię wentylację mechaniczną

autor: Tomasz_Brzeczkowski » 13 lut 2018, 21:58

Nie przepadam za kanałami PE-FLEX bo są wewnątrz wygładzone.
Może 2x75 wystarczy przy 1x75 w kuchni ?
Można... a reszta do głównej łazienki
Panie Tomaszu, jak sie Panu podoba pomysł ze skrzynkami rozdzielczymi obsługującymi parter ze stropu oraz piętro
Tak się to robi

Szukałem Flexita i jakoś trudno go znaleźć.

Nie wszystko sprzedaje się prze internet.

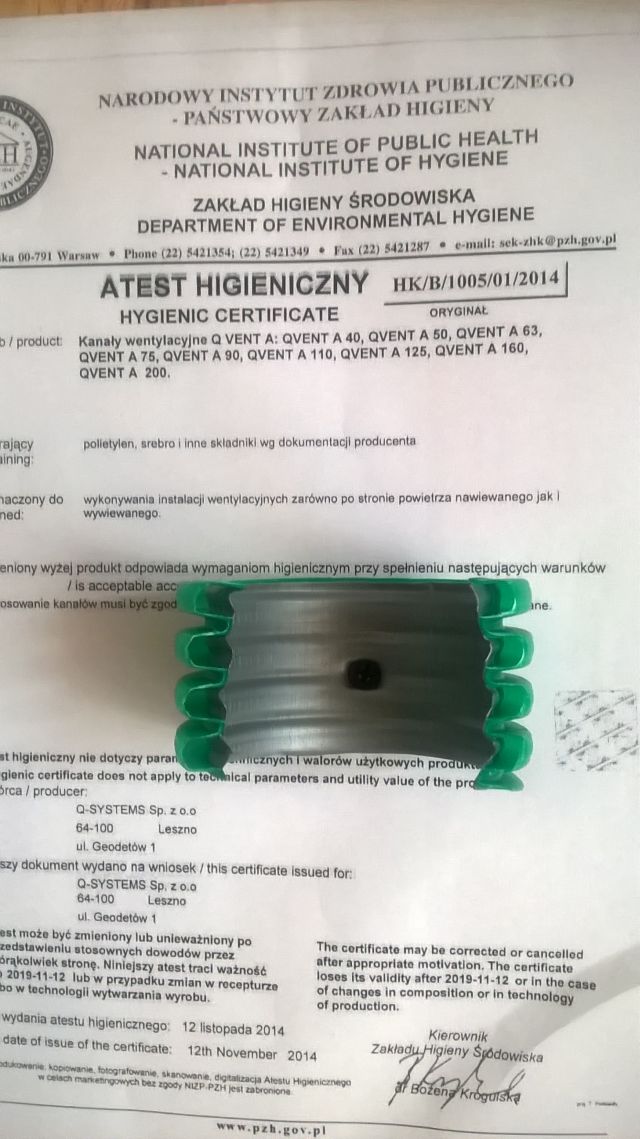

Np. moje kanały ze srebrem Q-SYSTEM (atest na zdj) też Pan nie znajdzie. Podobnie domy Jurka Zajdlera najlepiej izolowane na świcie od ćwierć wieku.

https://www.flexit.no/sv/
Załączniki
aatest sreb.jpg
Konfiguruje zestawy do wentylacji z odzyskiem ciepła .
Szkolenia z zakresu efektywności energetycznej.

JanWerbinski
Początkujący
Początkujący
Posty: 11
Rejestracja: 03 gru 2017, 11:36
Re: Sam robię wentylację mechaniczną

autor: JanWerbinski » 14 lut 2018, 10:16

Tomasz_Brzeczkowski pisze:Np. moje kanały ze srebrem Q-SYSTEM (atest na zdj) też Pan nie znajdzie. Podobnie domy Jurka Zajdlera najlepiej izolowane na świcie od ćwierć wieku.

Gdzie tam jest srebro? W postaci metalicznej czy jako związek chemiczny? Jaka ilość srebra na rolkę 50m? Ile gramów?

JanWerbinski
Początkujący
Początkujący
Posty: 11
Rejestracja: 03 gru 2017, 11:36
Re: Sam robię wentylację mechaniczną

autor: JanWerbinski » 14 lut 2018, 10:16

pandzik pisze:Same problemy z tym. Jak tam wchodzić co chwilę do filtrów np, trzeba zbudować skrzynkę ocieploną. No nie wiem. Raczej reku szkodzą strychy,

Do filtrów się wchodzi raz na kilka miesięcy, a nie co chwilę.
Ja bym wybudował rekuperatorowi pomieszczenie niewiele od niego większe płytami styropianowymi np. 5-10 cm klejąc przy użyciu pianki. Potem pomiar temperatury wewnątrz i decyzja czy trzeba to dogrzewać. Następnie ogrzewanie przy użyciu grzałki o małej mocy np. 100W.
A jeszcze lepiej ogrzewanie poprzez przedłużenie króćca nawiewu nieizolowaną rurą spiro. Myślę że to będzie najlepsze rozwiązanie. Taka rura będzie miała kilkanaście stopni i powinna utrzymać dodatnią temperaturę w tym pudełku.
Ten sam rezultat otrzymasz umieszczając w tym pudełku nieizolowaną skrzynkę rozdzielczą nawiewów.

pandzik
Początkujący
Początkujący
Posty: 6
Rejestracja: 12 lut 2018, 19:51
Re: Sam robię wentylację mechaniczną

autor: pandzik » 18 lut 2018, 22:59

Może prędzej nie zaizolować kanału wywietrznego i nim grzać skrzynkę na reku :)

Sporo informacji a lista niewiadomych cały czas długa.

Jeśli w "pralni" wygospodaruje szerokość ok 150cm i na tej ścianie zawieszę reku (za nim jeszcze pobiegną kanały na poddasze, ze skrzynek rozdzielczych w posadzce, do wentylacji piętra), to czy mogę z kanałami do nawiewu i wywiewu montowanymi w reku u góry lub pod skosem jak w Zehnderze , zejśc do posadzki robiąc kolanko 180 stopni?

Tomasz_Brzeczkowski
Superużytkownik
Superużytkownik
Posty: 22728
Rejestracja: 16 mar 2006, 13:07
Lokalizacja: Warszawa
Re: Sam robię wentylację mechaniczną

autor: Tomasz_Brzeczkowski » 19 lut 2018, 4:49

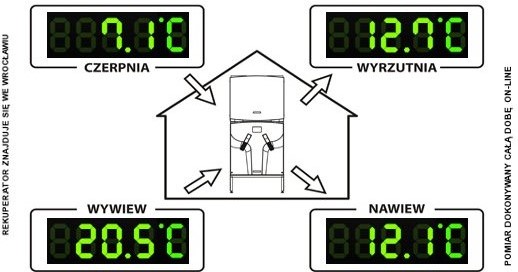

Może prędzej nie zaizolować kanału wywietrznego i nim grzać skrzynkę na reku :)


W przypadku "entalpicznych" wymienników może mieć to sens.
Załączniki

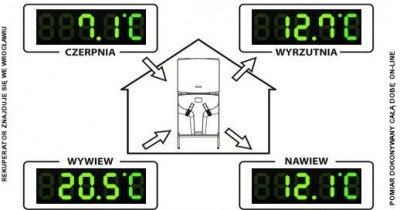

0_03c4563fb14156d29878c9a746ac3c64b1eb4cce (3).jpg
Konfiguruje zestawy do wentylacji z odzyskiem ciepła .
Szkolenia z zakresu efektywności energetycznej.

Tomasz_Brzeczkowski
Superużytkownik
Superużytkownik
Posty: 22728
Rejestracja: 16 mar 2006, 13:07
Lokalizacja: Warszawa
Re: Sam robię wentylację mechaniczną

autor: Tomasz_Brzeczkowski » 19 lut 2018, 4:53

Sporo informacji a lista niewiadomych cały czas długa.


Postawą komfortowej wentylacji jest instalacja wywiewów wyłącznie w łazienkach i wc, oraz bardzo mały w kuchni. Garderoby, suszarnie... jeżeli już to nawiew.
A nawiewy... I tak dyfuzja CO2 (wyrównanie ciśnienia cząsteczkowego ) w domu to kwestia kilkudziesięciu sekund a wymiana powietrza to 3-4 h.
Konfiguruje zestawy do wentylacji z odzyskiem ciepła .
Szkolenia z zakresu efektywności energetycznej.

pandzik
Początkujący
Początkujący
Posty: 6
Rejestracja: 12 lut 2018, 19:51
Re: Sam robię wentylację mechaniczną

autor: pandzik » 19 lut 2018, 12:21

Tomasz_Brzeczkowski pisze:
Może prędzej nie zaizolować kanału wywietrznego i nim grzać skrzynkę na reku :)
W przypadku "entalpicznych" wymienników może mieć to sens.


Nie wchodzę w szczegóły ale przy 7 na zewnątrz tłoczyć 12 do domu to chyba coś tu nie gra...

Tomasz_Brzeczkowski pisze:
Sporo informacji a lista niewiadomych cały czas długa.


Postawą komfortowej wentylacji jest instalacja wywiewów wyłącznie w łazienkach i wc, oraz bardzo mały w kuchni. Garderoby, suszarnie... jeżeli już to nawiew.
A nawiewy... I tak dyfuzja CO2 (wyrównanie ciśnienia cząsteczkowego ) w domu to kwestia kilkudziesięciu sekund a wymiana powietrza to 3-4 h.


Tak też zrobię.
Kwestia tego mojego "pomieszczenia" na reku. Czy mogę bezpośrednio za króćcem przyłączeniowym rekuperatora, zejść kanałami nawiewu i wywiewu kolanami 180 stopni do skrzynek rozdzielczych w podłodze?

Tomasz_Brzeczkowski
Superużytkownik
Superużytkownik
Posty: 22728
Rejestracja: 16 mar 2006, 13:07
Lokalizacja: Warszawa
Re: Sam robię wentylację mechaniczną

autor: Tomasz_Brzeczkowski » 19 lut 2018, 13:06

Nie wchodzę w szczegóły ale przy 7 na zewnątrz tłoczyć 12 do domu to chyba coś tu nie gra...
Tak działa wymiennik tzw entalpiczny, gdy jest suchy.
Czy mogę bezpośrednio za króćcem przyłączeniowym rekuperatora, zejść kanałami nawiewu i wywiewu kolanami 180 stopni do skrzynek rozdzielczych w podłodze?
Bezpośrednio, czyli na sztywno, odradzam. zwłaszcza jak się am małą i lekką centralę (mniej jak 60 kg. Połączenie powinno być elastyczna lub z pianki.
Konfiguruje zestawy do wentylacji z odzyskiem ciepła .
Szkolenia z zakresu efektywności energetycznej.
