Rekuperacja, skrzynka rozdzielcza

autor: B.Glowack88 » 10 lis 2017, 8:52

Witam,

Mam pytania odnośnie, połączenia rekuperatora z rozdzielaczem powietrza, będzie to rekuperator VUT 300 H EC ECO (A11), powierzchnia domu 119uzytkowej, systemem flex, fi 160 rozdzielacze 8xfi75, rekuperator bedzie znajdował się w kotłowni na parterze, skrzynki rozdzielcze chciałbym umiescic w holu w suficie skąd miał bym idealną pozycję do wyprowadzenia rur o podobnych długościach do wszystkich pomieszczeń na parterze jak i na kondygnacji poddasza użytkowego, instalacje będę wykonywał sam:
-czy są rozdzielacze które mają wejście od tyłu 16o i 8x75? bo jedyny jaki znalazłem to 160 i 10x75 tak jak pisałem chce umiescic rozdzielacze w suficie podwieszanym i potrzeba mi zaoszczędzić miejsca, i najlepiej zeby wlot 160 byl na wprost wylotów 75
-czy centralę z rozdzelaczami i czerpnia i wyrzutnia łączy się po prostu rurami preizolowanymi i kształtkami z uszczelkami, jak poprowadzić taki pzewód po ścianie i suficie? rure zapina się do rozdzielacza i reku opaską zaciskową? czy sztywnymi rurami spiro jakie wtedy połączenie?

Dodam, ze w takim wypadku długość rur nigdzie nie przekroczyła by mi na fi 160 - 6 m było by około 3m, a na fi 75 nie było by więcej niz 9m

Tomasz_Brzeczkowski
Superużytkownik
Superużytkownik
Posty: 24141
Rejestracja: 16 mar 2006, 13:07
Lokalizacja: Warszawa
Re: Rekuperacja, skrzynka rozdzielcza

autor: Tomasz_Brzeczkowski » 10 lis 2017, 9:42

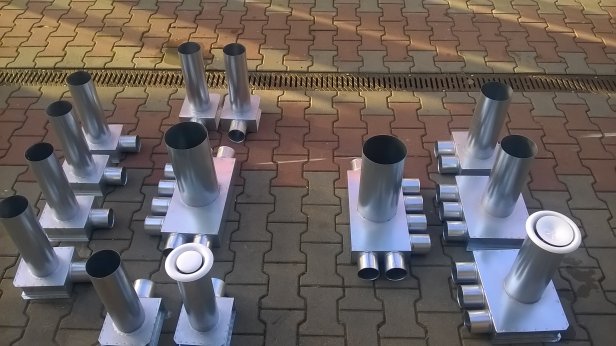

Tak wygląda zestaw rozdzielaczy i redukcji kątowych do central 300m3/h
rozdzielacze 160/8x75 i redukcje kątowe do nawiewu i wywiewu.
Z tym, że kanały PE 75 nie nadają się do centrali VUT 300!!!!!

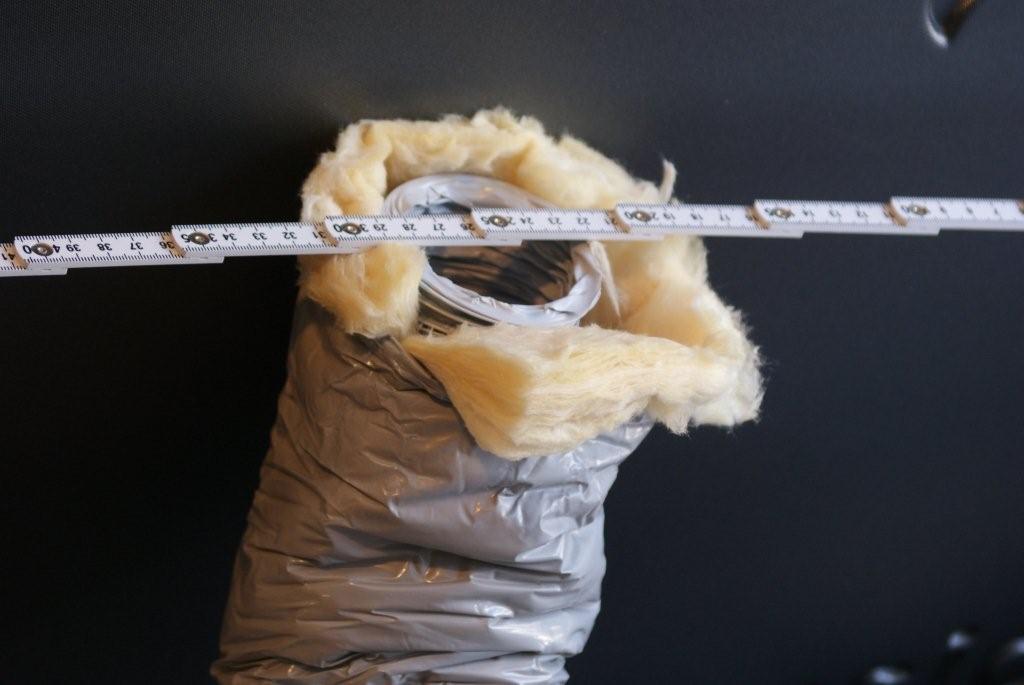

Do tej centrali muszą być kanały 68mm IZOLOWANE (jak na zdjęciu)
Załączniki
przykładowy zestaw do centrali 300m3h.jpg
HVAC - najtańszy komfort.

B.Glowack88
Początkujący
Początkujący
Posty: 34
Rejestracja: 10 lis 2017, 8:36
Re: Rekuperacja, skrzynka rozdzielcza

autor: B.Glowack88 » 10 lis 2017, 18:52

Mogę zapytać dlaczego nie nadają się do tego reku kanały pe?
Czyli nie mam możliwości podłączenia tego w suficie podwieszanym?
Czy rozdzielacze musza być wejsciem fi 160 do góry czy do dołu?
Jak się podpina do reku i rozdzielacza?

B.Glowack88
Początkujący
Początkujący
Posty: 34
Rejestracja: 10 lis 2017, 8:36
Re: Rekuperacja, skrzynka rozdzielcza

autor: B.Glowack88 » 10 lis 2017, 19:01

dodatkowo widzę, że producent nie sprzedaje nawet takich kanałów

Tomasz_Brzeczkowski
Superużytkownik
Superużytkownik
Posty: 24141
Rejestracja: 16 mar 2006, 13:07
Lokalizacja: Warszawa
Re: Rekuperacja, skrzynka rozdzielcza

autor: Tomasz_Brzeczkowski » 10 lis 2017, 19:06

B.Glowack88 pisze:Mogę zapytać dlaczego nie nadają się do tego reku kanały pe?
Czyli nie mam możliwości podłączenia tego w suficie podwieszanym?
Czy rozdzielacze musza być wejsciem fi 160 do góry czy do dołu?
Jak się podpina do reku i rozdzielacza?
Kanały PE (nieizolowane) wprowadzono do wentylacji w 2000r wraz pojawieniem się wymiennika RS 160. Miał taką sprawność, że powietrze po rekuperacji, nawet w duże mrozy miało ponad 14 st.C Przy wymiennikach krzyżowych (taki jest ukraińskiej centrali) powietrze przy mrozach ma kilka st. na plusie. Przy takiej temperaturze kanały lub ich zabudowa będą mokre .
Radziłbym kupić izolowane 63 kub 68 mm - lub centrale z dobrym wymiennikiem.
HVAC - najtańszy komfort.

B.Glowack88
Początkujący
Początkujący
Posty: 34
Rejestracja: 10 lis 2017, 8:36
Re: Rekuperacja, skrzynka rozdzielcza

autor: B.Glowack88 » 10 lis 2017, 19:16

Czy jest mi Pan w stanie przedstawić rekuperator o podobnych parametrach, którego rozdzielacze zmieszczę w suficie podwieszanym miejsca około 25-30 cm na rozdzielacze w holu, w salonie będzie już to mniej miejsca na anemostaty i będę mógł zrobić to np w smart flexie

B.Glowack88
Początkujący
Początkujący
Posty: 34
Rejestracja: 10 lis 2017, 8:36
Re: Rekuperacja, skrzynka rozdzielcza

autor: B.Glowack88 » 10 lis 2017, 19:18

do tych rur są otuliny czy one nie spełnią zadania zeby woda się nie wytrącała?

B.Glowack88
Początkujący
Początkujący
Posty: 34
Rejestracja: 10 lis 2017, 8:36
Re: Rekuperacja, skrzynka rozdzielcza

autor: B.Glowack88 » 10 lis 2017, 19:24

nie mogę do tego reku użyć tego systemu:
http://www.vents-group.pl/oferta/ventsflex

Tomasz_Brzeczkowski
Superużytkownik
Superużytkownik
Posty: 24141
Rejestracja: 16 mar 2006, 13:07
Lokalizacja: Warszawa
Re: Rekuperacja, skrzynka rozdzielcza

autor: Tomasz_Brzeczkowski » 10 lis 2017, 19:39

B.Glowack88 pisze:nie mogę do tego reku użyć tego systemu:
http://www.vents-group.pl/oferta/ventsflex

Robił Pan jakieś wyliczenia kosztów całego zestawu?
Może lepiej tańsze nasze wyroby?
HVAC - najtańszy komfort.

B.Glowack88
Początkujący
Początkujący
Posty: 34
Rejestracja: 10 lis 2017, 8:36
Re: Rekuperacja, skrzynka rozdzielcza

autor: B.Glowack88 » 10 lis 2017, 20:02

Maxymalny koszt instalacji przy użyciue firmy Vents będzie kosztował 15 tys zł, mogę prosić Pana o linka do Waszej strony internetowej? Gdzie będę mógł zobaczyć jak wygląda dokładnie sprawa?

Tomasz_Brzeczkowski
Superużytkownik
Superużytkownik
Posty: 24141
Rejestracja: 16 mar 2006, 13:07
Lokalizacja: Warszawa
Re: Rekuperacja, skrzynka rozdzielcza

autor: Tomasz_Brzeczkowski » 10 lis 2017, 20:40

http://www.nie-co.pl ja nie ma sklepu internetowego. Konfiguruje całe zestawy "pod dom"
Za 15000 to Pan zrobi na srebrnych kanałach i z najlepszym airpackiem home !! Z kontrolą ciśnienia!
HVAC - najtańszy komfort.

B.Glowack88
Początkujący
Początkujący
Posty: 34
Rejestracja: 10 lis 2017, 8:36
Re: Rekuperacja, skrzynka rozdzielcza

autor: B.Glowack88 » 10 lis 2017, 21:15

Tak jak piszę maxymalny koszt to 15tys, ale myślę, ze zmieszcze się w 11-11,5tys, z tym reku, ewentualnie myślałem jeszcze nad systemem peflex gdzie można zamówić skrzynkę rozdzielczą "pod wymiar"

B.Glowack88
Początkujący
Początkujący
Posty: 34
Rejestracja: 10 lis 2017, 8:36
Re: Rekuperacja, skrzynka rozdzielcza

autor: B.Glowack88 » 10 lis 2017, 21:28

Jaką przewagę ma airpack 300 nad VUT H EC ECO 300?


Nie potrzebuję nagrzewnicy, chcę niską moc wentylatorów, a nie mogę znaleźć info jaką mają airpacka, potrzebuję prosty konstrukcyjnie rekuperator

Zdzich50
Początkujący
Początkujący
Posty: 9
Rejestracja: 30 lip 2016, 16:17
Re: Rekuperacja, skrzynka rozdzielcza

autor: Zdzich50 » 10 lis 2017, 22:05

Pomyśl, czy nie możesz zrobić sobie rozdzielaczy samodzielnie nie jest to trudne. Pudło wykonujesz z blachy odejścia kupujesz podłóg tego co ci pasuje. Skręcasz na silikonie wkrętami łączysz również węże na silikonie ewentualnie możesz użyć dodatkowo zacisków lub wkrętów. Te przewody elastyczne, które ktoś Ci proponuje uważam za zbyt bzdurne. To jest materiał zbyt wiotki i pod naporem strumienia powietrza będzie się odkształcać co doprowadzi do perforacji zbiegiem czasu. Proponowałbym: Spiralno-przeciwprądowy wymiennik ciepła BARTOSZ. Długo szukałem dla siebie i myślę, że lepszego nie znajdziesz.

B.Glowack88
Początkujący
Początkujący
Posty: 34
Rejestracja: 10 lis 2017, 8:36
Re: Rekuperacja, skrzynka rozdzielcza

autor: B.Glowack88 » 10 lis 2017, 22:23

Jakim rodzajem kanałów masz połączoną wyrzutnię i czerpnię do reku, oraz jakie z reku do rozdzielacza? dzięki w każdym razie wszystkim za odpowiedz, coś te Bartosze nie schodzą z poboru prądu wszędzie 1,6, max w vut jest 0,9,
