Jak zrobić komfortową wentylację

autor: Tomasz_Brzeczkowski » 17 maja 2020, 19:39

Wentylacja to bardzo ważna, by nie pisać podstawowa sprawa w komfortowych instalacjach HVAC. Najlepsza jest dobrze skrojona wentylacja z odzyskiem ciepła .
jak nie mamy kasy na instalatora, lub chcemy mieć 100% pewność, że wentylacje zapewni komfort, trzeba ją złożyć we własnym zakresie,

Jak wykonać wentylację mechaniczną z odzyskiem ciepła.

Wentylacja mechaniczna z odzyskiem ciepła jest bardzo prosta w wykonaniu i może być tańsza od poprawnie (o ile to w ogóle możliwe) wykonanej tzw. wentylacji grawitacyjnej.

1- obliczeń i wybór centrali.

Komfortowa wentylacja to 20 do 30m3/h na osobę. W okresie grzewczym, by nie przesuszać powietrza, ustawiamy sobie strumień w dolnej części „komfortu” . Optymalna praca współczesnych central to okolice 30% wydatku. Czyli na dwie osoby, centrala około 200m3/h, na 2-4 około 300m3/h na 5 -6 to 400m3/h. ( Warto tu przy[pomnieć, że wentylacja jest dla ludzi, nie kubatury! )

Gdy już wiemy jakiej centrali szukać, kolejną kwestią jest cena . Domowe centrale zaczynają się od (ceny podawane są brutto 23% i są to ceny zakupu, nie z katalogu. ) 2500 zł . Ceny central z ponad 80% odzyskiem ciepła i wentylatorami EC (bardzo mały pobór przy pracy na 30%) zaczynają się od 4000zł .

Nawet najtańsza centrala będzie lepsza od wentylacji grawitacyjnej!

2- Po wybraniu centrali dopasowanej do ilości osób i możliwości finansowych, bierzemy się za dystrybucję.

Wentylację domową rozprowadza się elastycznymi kanałami miękkimi lub twardymi (PE75) , kanały twarde są dedykowane do zalewania na stropie.

- radzę unikać kanałów gładkich wewnątrz, mogą zwiększać opór przepływu i poziom szumów

Rozdzielacz wywiewny i nawiewny powinny mieć wejście dokładnie takie jak centrala.

Ilość kanałów odchodzących od rozdzielacza. Powietrze w kanałach nie powinno zbytnio rozprężać, dlatego suma pól przekrojów kanałów odchodzących od rozdzielacza, może być większa maksymalnie o 20% od pola powierzchni kanału głównego .

Żaden kanał powyżej optimum, nie zwiększy strumienia wentylacyjnego!!

W praktyce, dla kanałów PE75 – centrala z wyjściem 125mm to rozdzielacz 5-6x75 160mm 7-8 x75 200mm 10-12.

Nawiew – Nawiew należy skierować głównie na sypialnie, przebywamy tam najdłużej, uczymy się, czytamy. To wszystko wymaga większej ilości tlenu. Poza tym, trzeba uwzględnić zamknięte drzwi. Nawet odpowiednio podcięte zwiększają opór przepływu. Nawiew w salonie należy robić niewielki, tam miedzy wywiewem w kuchni, nie ma drzwi!!! Gdy rodzina siedzi w salonie, to z pokoi wychodzi świeże powietrze, więc problemów nie ma.

Gdzie umieszczać nawiewy? Nawiewy umieszczamy na suficie lub w ścianie jak najbliżej sufitu. Miejsce w pokoju nie ma znaczenia. Wentylacja wymienia powietrze co kilka godzin, dyfuzja ( wyrównanie ciśnienia cząsteczkowego składowych powietrze ) trwa sekundy. Gdy wydychamy CO2 i H2O to przybywa go równo w całym pokoju i domu a nie wkoło nas, podobnie jest z nawiewem świeżego powietrza, rozchodzi się to po całym pokoju.

Wywiew- Łazienki wymagają 50m3/h , więc właściwie cały wywiew odbywa się przez łazienki. Kuchnia to 30m3/h – wiec przy kanałach PE75 i pamiętając, ze tu pomiędzy nawiewem a wywiewem nie ma drzwi, dajemy 1x75!!! Większa ilość kanałów „zabierze” powietrza z sypialni !!.

Przykładowy rozdział do domu salon + gabinet +4 sypialnie dwie łazienki , dla czterech osób i centrali z wyjściem 200mm

Nawiew- Sypialnia podwójna 3x75 pojedyncze 2x75 sypialnia dla gościa 1x75 , gabinet i salon po 2x75

Wywiew- główna łazienka 160/6x75 druga 160/5x75 i kuchnia 100/1x75

Bilans

Nawiew =wywiew

Nawiew 4 x 30m3/h = 120m3 Wywiew 50m3/h łazienka 40m3/h łazienka 30m3/h kuchnia.

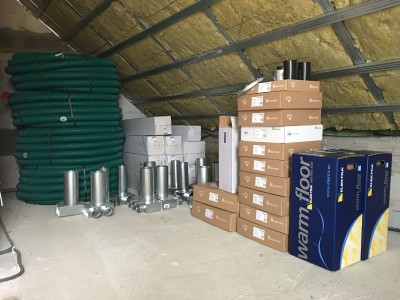

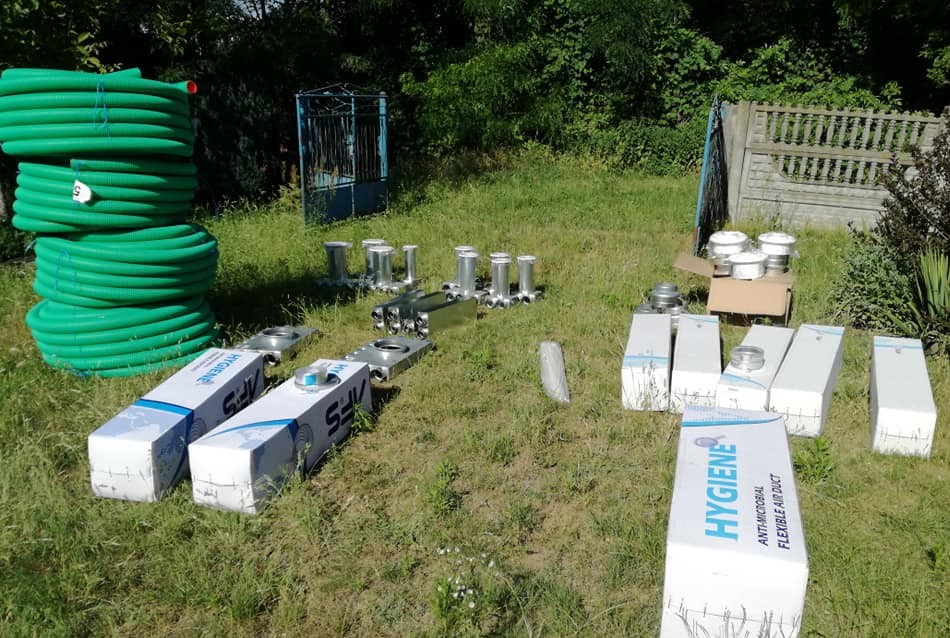

Przykładowe ceny zestawów jakie znalazłem w sklepach

Zestaw 1

Centrala MinistAir250

Skrzynka główna 125/6x75 2 szt .

Skrzynki nawiewne 1x75 2szt 2x75 2szt.

Skrzynki wywiewne 1x75 2x75 3x75

Kanał PE75 100m

Kanał główny izolowany 125mm 20m

Czerpnia , nyple , taśmy

7300zł brutto 23% +transport

Zestaw 2

Centrala PremAir350

Skrzynka główna 160/8x75 szt2

Skrzynka nawiewna 1x75 2 szt 2x753szt

Skrzynka wywiewna 1x75 3x75 4x75

Kanał PE75 150m

Kanał główny izolowany 160mm 20m

Czerpnia nyple , taśmy

9200 brutto 23% + transport

Zestaw 3

AirPack4 300m3 + Moduł CF + Air++

Skrzynka Głowna 200/10x75 szt2

Redukcje nawiewne 1x75szt2 2x75 szt4

Redukcje wywiewne 2x75 4x75 szt2

Kanał PE75 150m

Kanał główny izolowany 200mm 20m

Czerpnia nyple taśmy.

13000 brutto 23% + transport.

Życzę komfortowej wentylacji !
Załączniki
HVAC - najtańszy komfort.

camio
Początkujący
Początkujący
Posty: 12
Rejestracja: 07 mar 2020, 17:26
Re: Jak zrobić komfortową wentylację

autor: camio » 18 maja 2020, 10:54

Czy na podstawie tego artykułu moglibyście wybrać odpowiednią dla siebie wentylację? Zastanawia mnie wentylacja grawitacyjna

denvi
Zaawansowany
Zaawansowany
Posty: 306
Rejestracja: 18 paź 2018, 9:08
Re: Jak zrobić komfortową wentylację

autor: denvi » 19 maja 2020, 11:47

Grawitacyjna jest "niepełnosprawna". Za słaba latem, za mocna zimą. Rekuperację trzeba serwisować, wymieniać filtry a w rurach i tak z czasem zbierze się syf.
Hybrydowa jest prostsza, bezobsługowa i pozwala ograniczyć straty ciepła przez wentylację o ok. 25-30%. Własnie ze względu na stabilny wydatek zimą.
Więc opłacalnością jesteśmy gdzieś w połowie między grawitacyjną a mechaniczną z odzyskiem. Bez dodatkowych kosztów itd...
