Podparcie stropy akermana

autor: Szymekkk » 10 cze 2022, 8:53

Witam fachowców,

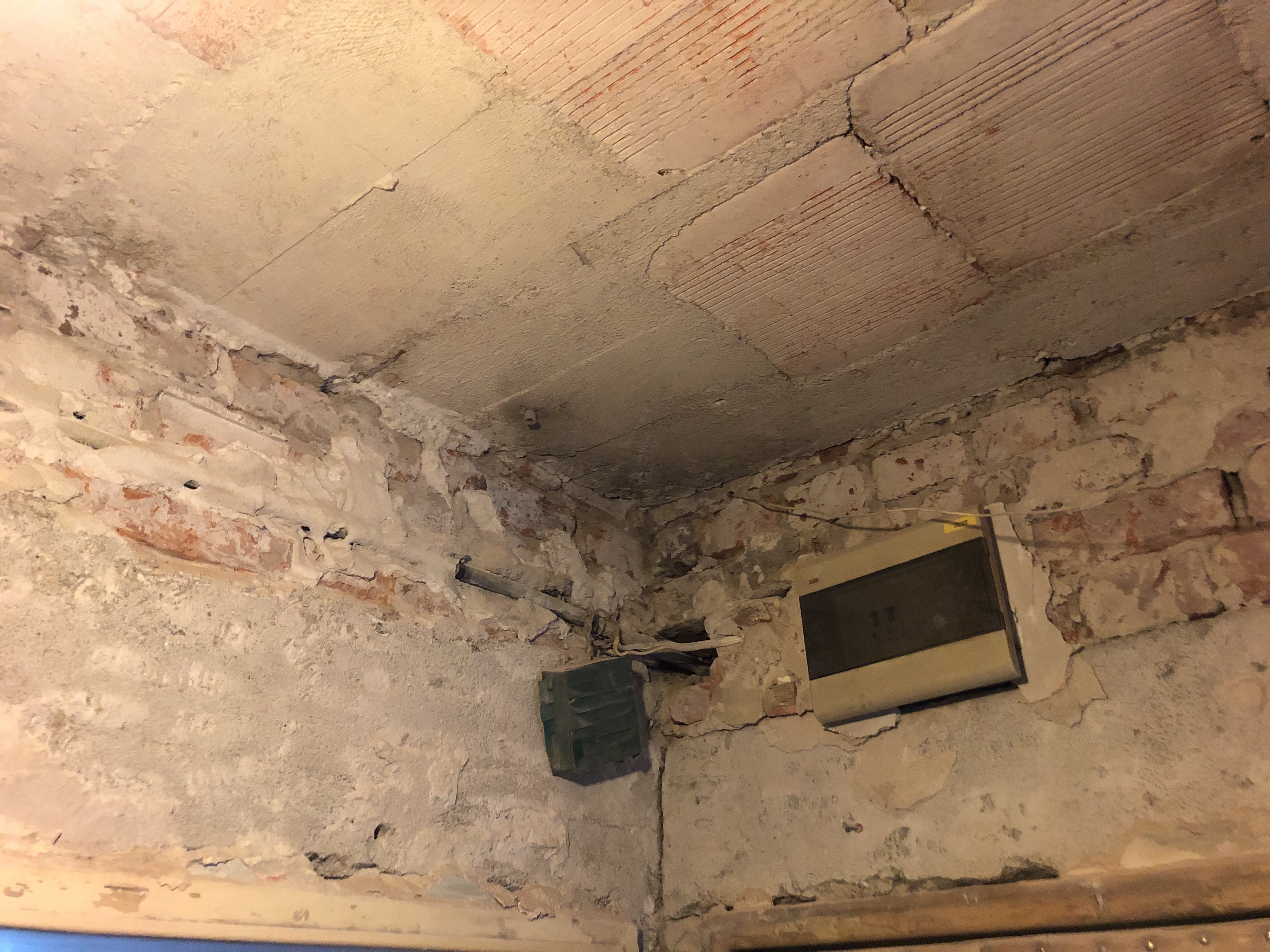

Ktoś mi powie w jaki sposób trzyma się ten strop akermana? Niby jest jakiś wieniec wokół, ale cegły wchodzą nad niego. Nie do końca rozumiem to co się z tym dzieje. Czy może być nad widocznymi cegłami jeszcze jakieś oparcie?

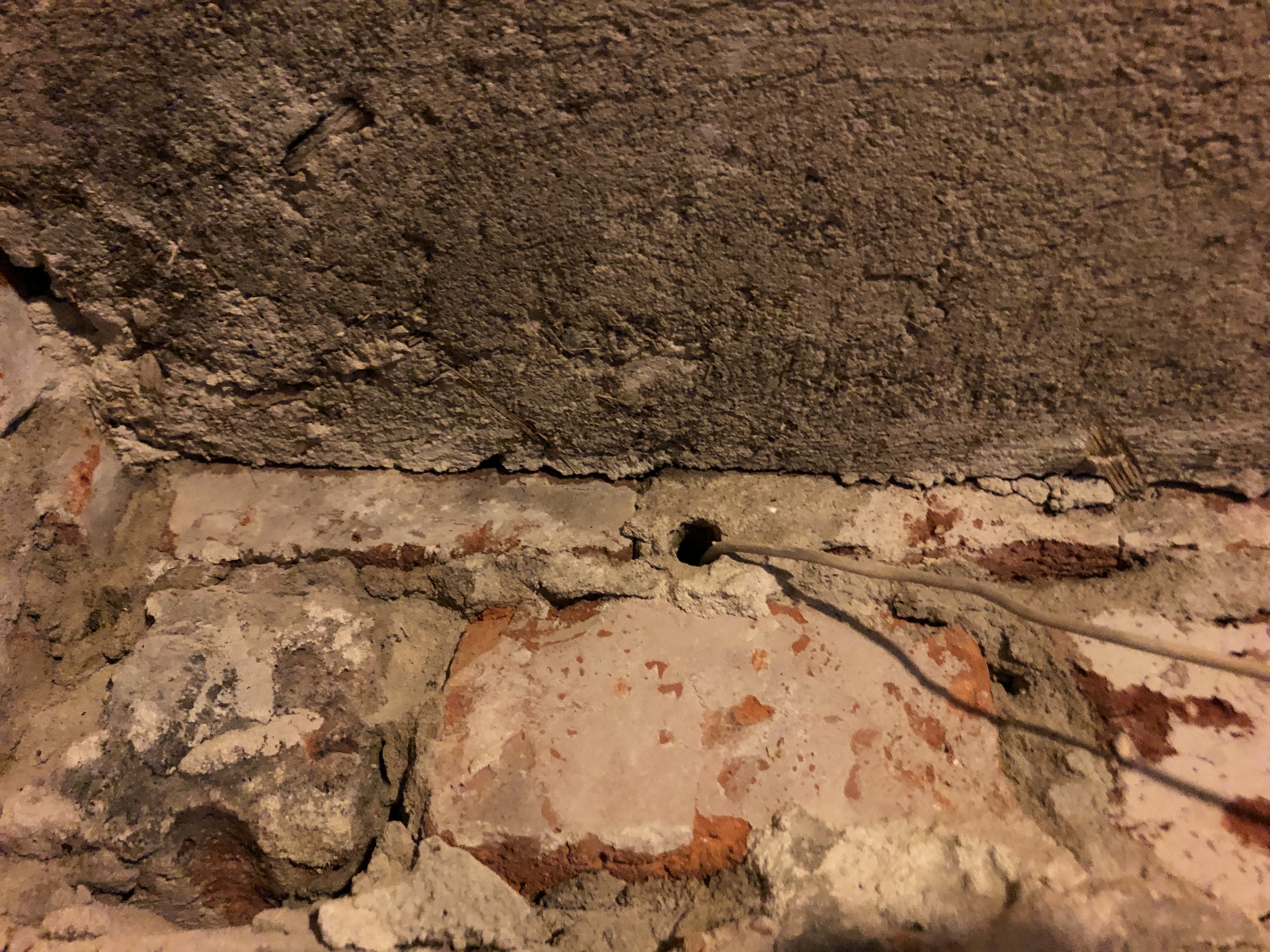

Zastanawia mnie dlaczego cegła wchodzi ponad ten wieniec
Załączniki

Awatar użytkownika
Om3k
Zaawansowany
Zaawansowany
Posty: 445
Rejestracja: 27 cze 2009, 21:06
Lokalizacja: Poznań
Kontaktowanie:
Re: Podparcie stropy akermana

autor: Om3k » wczoraj, 12:46

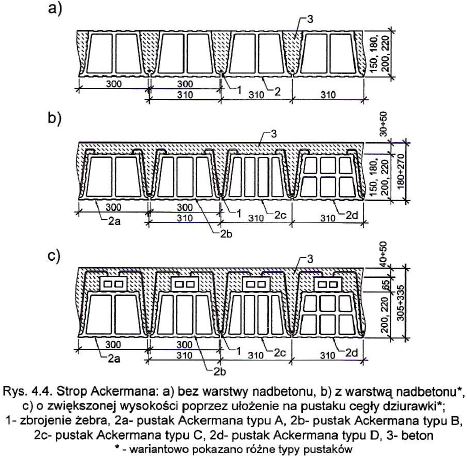

Stropy Ackermana były jednokierunkowo zbrojone. Żelbetowe monolityczne żebra stropu opierały się na dwóch przeciwległych ścianach, a ich zbrojenie zakotwione było w wieńcu. Żebra stropowe były częściowo zamocowane w wieńcu lub swobodnie podparte. Częściowe zamocowanie żeber pozwalało na zwiększenie rozpiętości stropu.

Dwie pozostałe ściany były równoległe do żeber stropowych. Żebra stropowe nie opierały się na nich, dlatego w Twoim przypadku cegły znajduje się powyżej dolnej płaszczyzny stropu.
Niemniej jednak czasem ostatnie skrajne żebro stropowe znajdowało się tuż przy ścianie prostopadłej do żeber i wówczas żebro połączone było monolitycznie z wieńcem.

Czasem nie wykonywano nadbetonu grubości od 3 do 5cm, kiedy obciążenie użytkowe nie przekraczało 150 kg na metr kwadratowy stropu.

W przypadku rozpiętości stropu większej niż 4,5 metra, w środku rozpiętości stropu wykonywano jedno żebro rozdzielcze, prostopadłe do żeber stropowych. Zbrojenie żebra rozdzielczego zakotwione były w wieńcu równoległym do żeber stropowych.
Załączniki

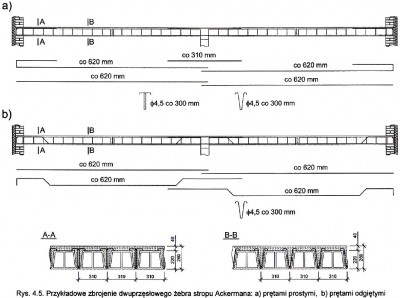

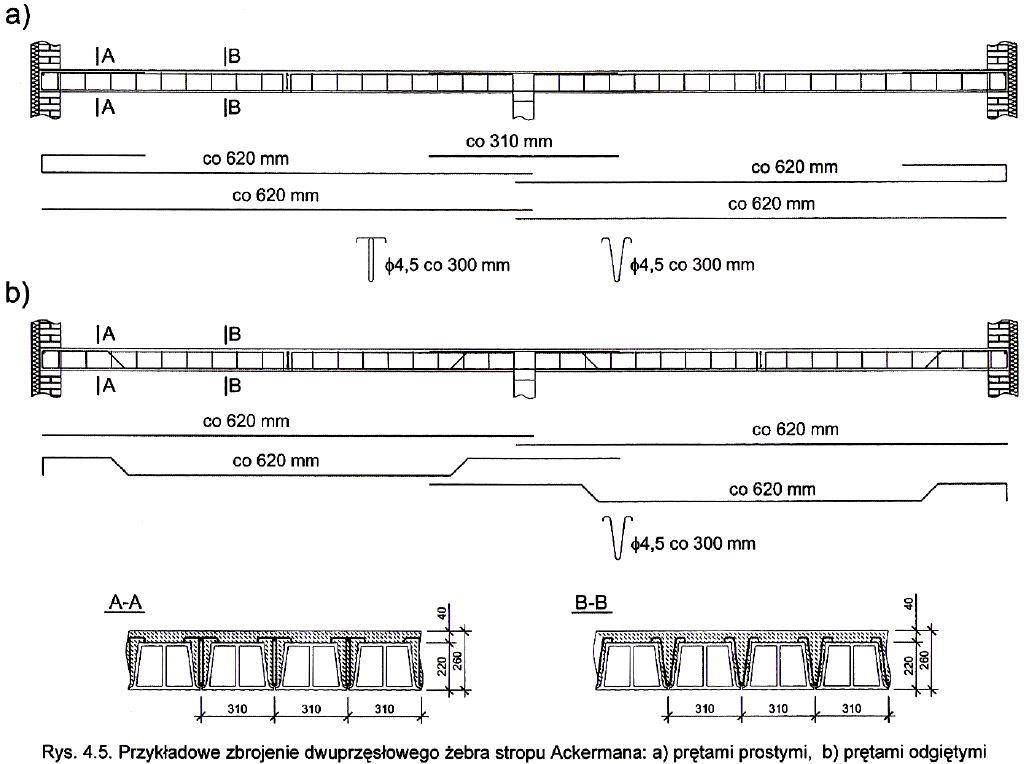

Ackerman 2.JPG
