Fundament pod ścianę 3W

autor: **euro_tuned** » 17 kwie 2022, 11:08

Witam, jak powinien wyglądać fundament do ściany trójwarstwowej? To, że powinien być szerszy to rozumiem ale chodzi mi o przekrój ściany fundamentowej. Czy ma być jednolita czy w środku też projektuje się np. styropian? Tak gdzieś widziałem że był ściana fundamentowa z żelbetu ale w środku styropian/xps.

autor: **Om3k** » 19 kwie 2022, 12:13

Konstrukcja ściany fundamentowej dla budynku ze ścianami trójwarstwowymi zależy od konkretnego przypadku, występowania kondygnacji podziemnych i rozwiązania wybranego przez projektanta. Jednym z poprawnych rozwiązań ściany fundamentowej są następujące warstwy:
:arrow:

izolacja przeciwwilgociowa (wewnętrzna),
:arrow:

ściana nośna fundamentowa np. z bloczków betonowym M6 lub żelbetowa,
:arrow:

izolacja przeciwwilgociowa,
:arrow:

izolacja termiczna z płyt XPS lub EPS,
:arrow:

warstwa osłonowo-dociskowa grubości około 12-14 cm.
Na zewnętrznej warstwie dociskowej murowana jest później warstwa elewacyjna.

Zamiast warstwy dociskowej stosuje się też czasem systemowe stalowe konsole (typu Murfor) mocowane do żelbetowego wieńca obwodowego. Zadaniem stalowych konsol jest podparcie warstwy elewacyjnej. Wówczas ściana fundamentowa składa się z:
:arrow:

izolacja przeciwwilgociowa (wewnętrzna),
:arrow:

ściana nośna,
:arrow:

izolacja przeciwwilgociowa,
:arrow:

izolacja termiczna,
:arrow:

warstwa wykończeniowa cokołu.

autor: **euro_tuned** » 19 kwie 2022, 19:16

Bardzo dziękuję
Rozumiem, że jedyna termoizolacja ściany fundamentowej to jest tylko ta pomiędzy warstwami? Od zewnątrz tej warstwy na której stoi ściana elewacyjna już się nie ociepla Xps tak jak w klasycznym fundamencie?
Albo gdyby zrobić jedną ścianę fundamentową tak szeroką jak ściana główna+ocieplenie+ściana fasadowa i ocieplić tę ścianę fundamentową xps od zewnątrz? Czyli tak naprawdę klasyczny fundament ale szerszy.

autor: **Om3k** » 20 kwie 2022, 7:23

To zależy co uważasz jako klasyczny fundament?
Czy możesz zamieścić na forum rysunek rozwiązania, które chciałbyś skonsultować?

autor: **euro_tuned** » 20 kwie 2022, 10:29

Ok już tłumaczę bo rysunku nie mam.
Chodzi mi o ścianę fundametową do murowania ściany dwuwarstwowej. żelbetową lub z betonitów postawioną na ławie fundamentowej i ta ściana fundamentowa ocieplona XPS od zewnętrznej strony.
Czy taka ściana fundamentowa może być też do murowania ściany trójwarstwowej? tylko odpowiednio szersza niż do dwuwarstwowej.

autor: **Om3k** » 20 kwie 2022, 11:49

Nadal nie jestem pewien, czy myślimy o tym samym. Żałuję, że nie zamieściłeś rysunku.
Wystarczy, że samodzielnie narysujesz odręcznie rozwiązanie o którym myślisz i zamieścisz je na forum. Być może już podczas rysowania zorientujesz się, że nie jest to poprawne rozwiązanie z dwóch powodów:
:idea:

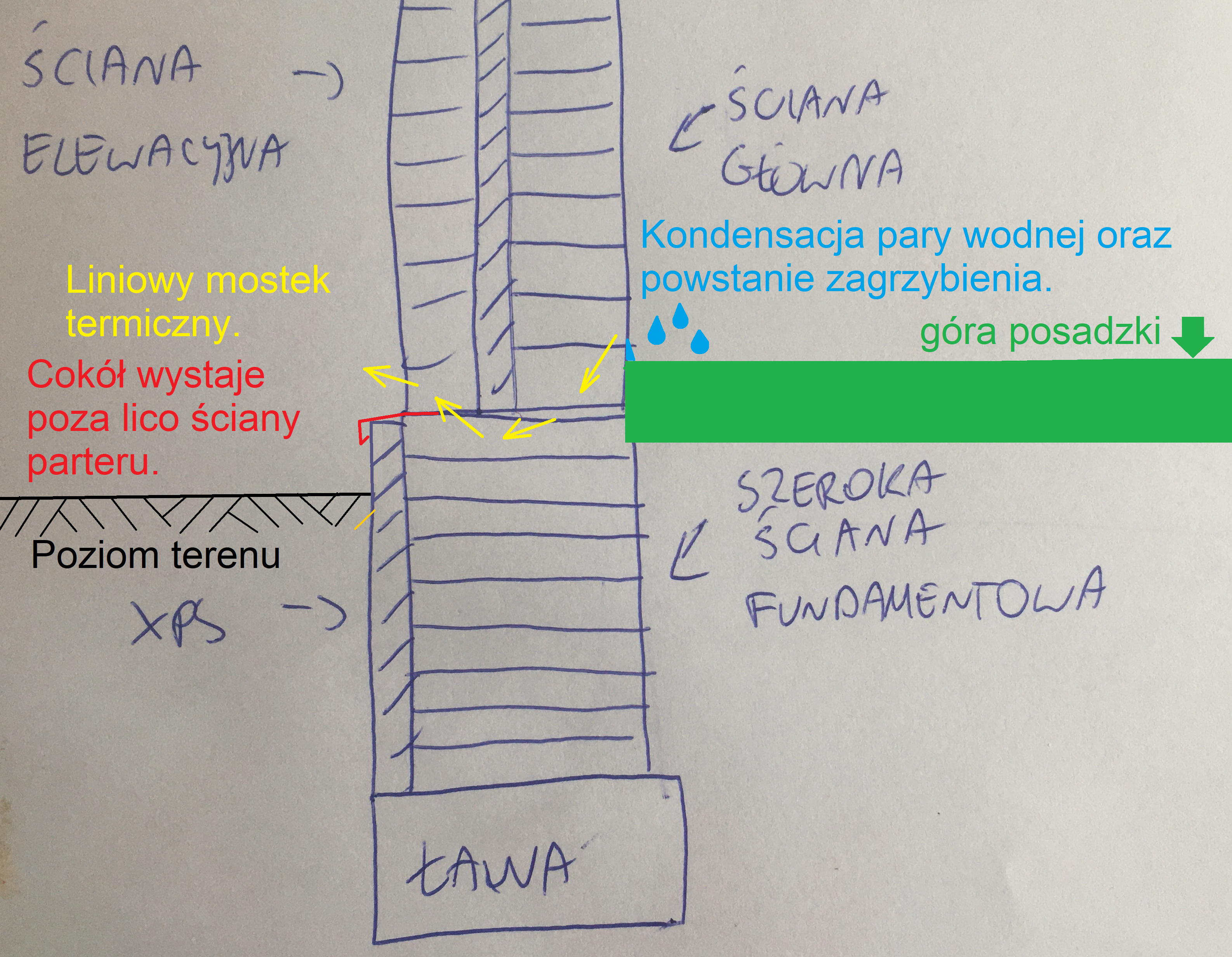

W miejscu połączenia ściany parteru ze ścianą fundamentową, izolacja termiczna nie będzie ciągła - a więc utworzy się liniowy mostek termiczny.
:idea:

Docieplona od zewnętrz ściana fundamentowa wystawać będzie na zewnątrz, poza lico elewacji. Powstanie wysunięty na zewnątrz cokół. A więc trzeba będzie wystającą poza lico muru izolację termiczną ściany fundamentowej obrobić, na przykład obróbką blacharską.

autor: **euro_tuned** » 20 kwie 2022, 12:13

Załączam dwa rysunki.

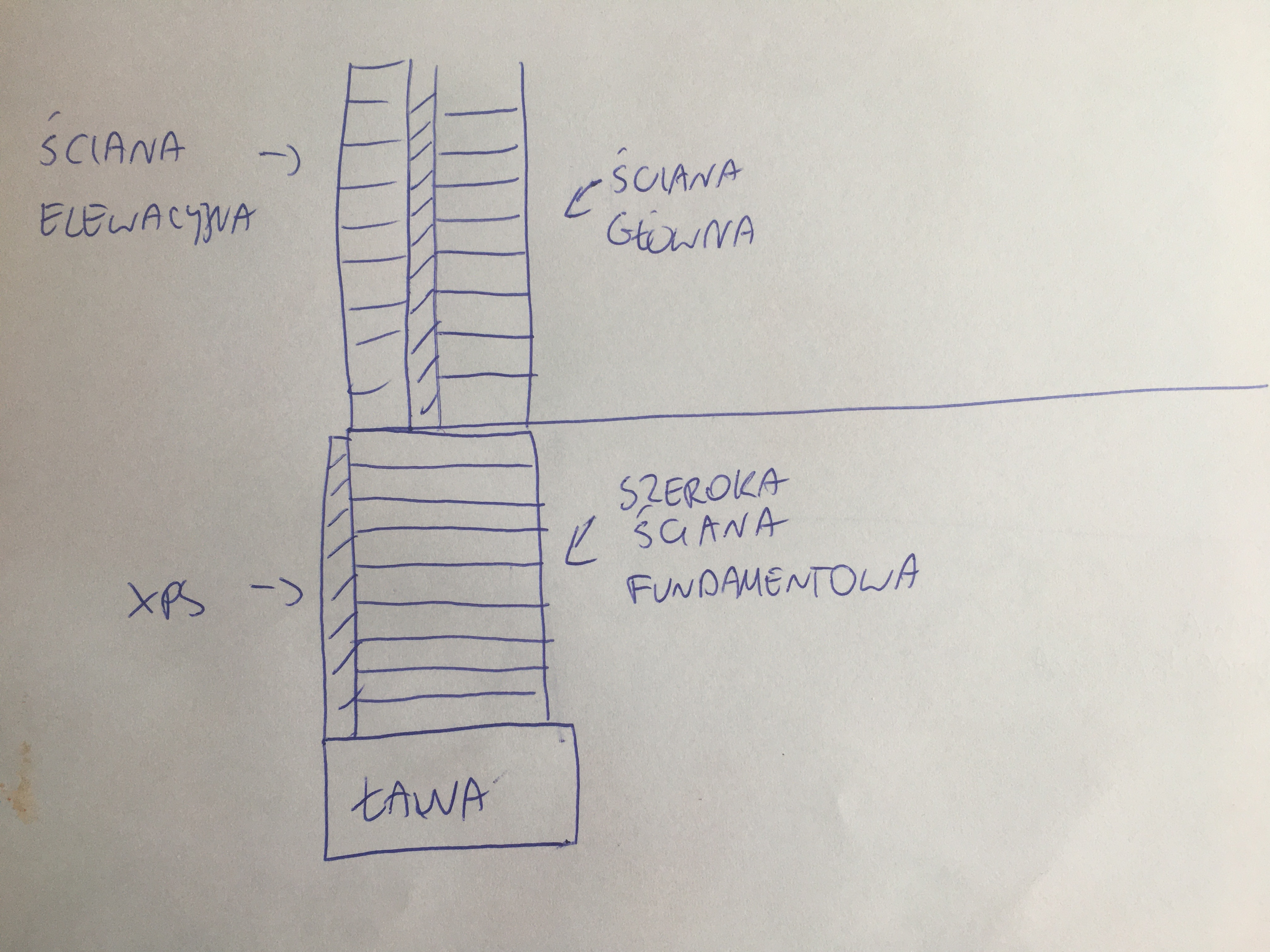

Pierwszy rysunek to taki jak sam wymysliłem. Zapewne jest błędny ale nie do końca rozumiem dlaczego. Przez to że termoizolacja ściany fundamentowej nie pokrywa się z termoizolacją nad gruntem?

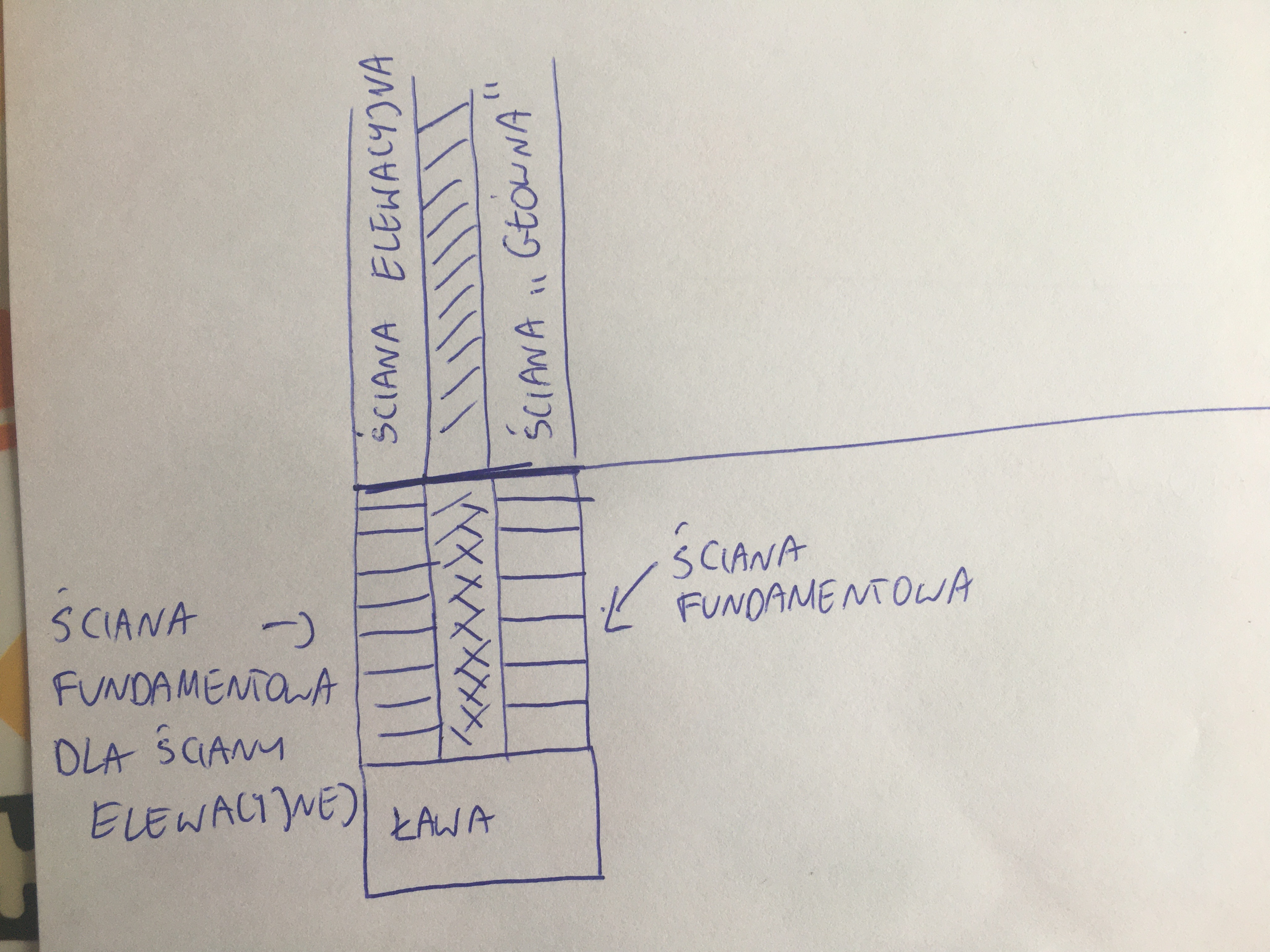

Drugi to ściana fundamentowa z termoizolacją wewnątrz.
Rysunki nieprofesjonalne bo jestem amatorem

autor: **Om3k** » 20 kwie 2022, 13:05

autor: **euro_tuned** » 20 kwie 2022, 13:16

Dziękuję bardzo

ściana pod taki fundament może być żelbetowa? wtedy jedna z drugą też się łączy ze sobą jakoś kotwami?
