Otwór wentylacyjny w ścianie nośnej

autor: chrobot » 07 gru 2021, 13:13

Witam, potrzebuję wykonać 2 otwory wentylacyjne w ścianie nośnej - aneks kuchenny nie posiada wentylacji, bezpośrednio za ścianą biegnie komin wentylacyjny z moimi kanałami, ale jest to ściana nośna z belką nośną pod sufitem - prawdopodobnie trzeba by było wyciąć otwór w tej belce.

Czy taka operacja jest bezpieczna? Czy muszę załatwiać jakieś zgody/zgłoszenia do tego, czy mogę to zrobić bez niczego? Nie chcę mieć jakichś nieprzyjemności ze strony kontroli kominiarskiej albo wspólnoty.

Awatar użytkownika
Om3k
Superużytkownik
Superużytkownik
Posty: 591
Rejestracja: 27 cze 2009, 21:06
Lokalizacja: Poznań
Kontaktowanie:
Re: Otwór wentylacyjny w ścianie nośnej

autor: Om3k » 07 gru 2021, 14:56

Czy możesz zamieścić zdjęcia na których widoczna jest opisywana przez Ciebie belka nośna pod sufitem? Dorysuj na zdjęciach miejsce planowanych otworów na wloty do przewodów kominowych.
Nie wolno wykonywać otworów wlotowych do przewodów kominowych w belkach nośnych.

chrobot
Początkujący
Początkujący
Posty: 6
Rejestracja: 07 gru 2021, 13:04
Re: Otwór wentylacyjny w ścianie nośnej

autor: chrobot » 07 gru 2021, 17:34

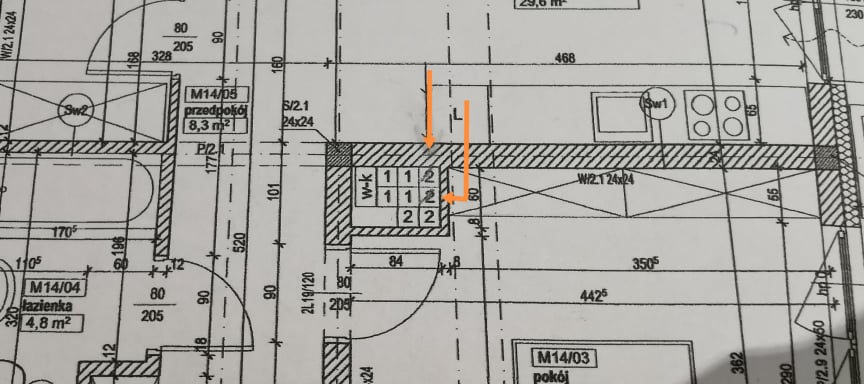

Załączam fragment rzutu - pomarańczowe strzałki wskazują, gdzie chciałabym zrobić wloty. Moje kanały to nr 2, ponieważ tylko jeden styka się bezpośrednio ze ścianą, na której jest aneks, planowałam zrobić drugi otwór (pod okap) obok i przeciągnąć go do wylotu kanałem.

Nie wiem dokładnie jaka jest szerokość belki, teoretycznie może być ok 30cm, a podobno wentylacja powinna być nie niżej niż 15 cm pod sufitem?
Załączniki

chrobot
Początkujący
Początkujący
Posty: 6
Rejestracja: 07 gru 2021, 13:04
Re: Otwór wentylacyjny w ścianie nośnej

autor: chrobot » 08 gru 2021, 1:37

Jeszcze dla uzupełnienia - w tej chwili sytuacja jest taka:
- w aneksie/salonie nie ma kratki wentylacyjnej w ogóle, są nawiewniki w oknach, kuchenka jest indukcyjna
- kratki wentylacyjne są w sypialni - czyli w pomieszczeniu za ścianą salonu (zaznaczone na niebiesko na załączonym rysunku)

Jeśli przeniesienie wentylacji jest problemem, to czy można zamiast tego zastosować sam pochłaniacz z filtrem węglowym w aneksie, a kratkę zostawić w sypialni (zaznaczone na zielono)? Czy takie rozwiązanie będzie ok przy kontroli kominiarskiej?


(Tak informacyjnie: aneks nie był przeniesiony, tak był zaplanowany przez dewelopera, nie wiem czemu bez wentylacji.)
Załączniki
Inkedrzut_LI (2).jpg

Awatar użytkownika
Om3k
Superużytkownik
Superużytkownik
Posty: 591
Rejestracja: 27 cze 2009, 21:06
Lokalizacja: Poznań
Kontaktowanie:
Re: Otwór wentylacyjny w ścianie nośnej

autor: Om3k » 08 gru 2021, 9:23

Dziękuję za umieszczenie na forum fragmentu rzutu mieszkania.

Jaka jest odległość pionowa mierzona od poziomu posadzki w Twoim mieszkaniu do spodu podciągu?
Jaka jest wysokość pomieszczenia?

Belka żelbetowa (tzw. podciąg) znajduje się pod sufitem. Natomiast wlot do przewodu kominowego ze względu na kolizję z podciągiem musi być poniżej poziomu spodu podciągu. Ponadto zlokalizowany tak aby nie osłabiać ściany nośnej, w miejscu w którym podciąg opiera się na murze. A więc nie ma potrzeby wykonywania otworu w podciągu. Zwłaszcza, że nie wolno wykonywać w podciągu otworu wlotowego do przewodu kominowego.

Czy możesz zamieścić zdjęcie, na których widoczna jest opisywana przez Ciebie belka nośna pod sufitem? Dorysuj na zdjęciach miejsce planowanych otworów na wloty do przewodów kominowych.
Załączniki
Bez tytułu.jpg
Bez tytułu.jpg (33.04 KiB) Przejrzano 5081 razy

chrobot
Początkujący
Początkujący
Posty: 6
Rejestracja: 07 gru 2021, 13:04
Re: Otwór wentylacyjny w ścianie nośnej

autor: chrobot » 08 gru 2021, 14:16

@Om3k dziękuję za odzew :)

Wysokość pomieszczenia to 260 cm, odległość pionowa mierzona od poziomu posadzki do spodu podciągu 230 cm.

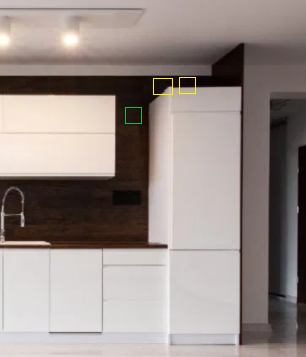

Załączam zdjęcie z zaznaczonymi miejscami wlotów. Na początku planowałam je zrobić tak jak zaznaczone na żółto, ale jeśli nie wolno naruszać podciągu, to wychodzi, że się tam nie zmieszczą nad zabudową. Ewentualnie opcja tak jak na zielono, tylko dla wentylacji grawitacyjnej, ale to z kolei chyba za nisko? No i wtedy muszę przejść poziomym odcinkiem przez ścianę do sypialni i zakręcić do komina - a to z kolei koliduje z szafą w sypialni.

A co myślisz o tej opcji, żeby otwór wlotowy zostawić w sypialni, tylko przenieść go obok drzwi, tak jak zaznaczyłam wcześniej na rzucie na zielono? Dla mnie byłaby to najlepsza opcja, tylko czy kominiarz nie będzie mieć zastrzeżeń?
Załączniki

Awatar użytkownika
Om3k
Superużytkownik
Superużytkownik
Posty: 591
Rejestracja: 27 cze 2009, 21:06
Lokalizacja: Poznań
Kontaktowanie:
Re: Otwór wentylacyjny w ścianie nośnej

autor: Om3k » 08 gru 2021, 14:40

Czy to co zamieściłeś w ostatnim poście to jest wizualizacja? Nie widać bowiem na zdjęciu przedmiotowego podciągu.
Otwór wlotowy w sypialni może być obok drzwi. Możesz to rozwiązanie skonsultować wcześniej z kominiarzem, aby nie miał później zastrzeżeń, kiedy to będzie już wykonane.

chrobot
Początkujący
Początkujący
Posty: 6
Rejestracja: 07 gru 2021, 13:04
Re: Otwór wentylacyjny w ścianie nośnej

autor: chrobot » 08 gru 2021, 14:54

To jest realne zdjęcie kuchni tak jak jest teraz - belkę widać na prawo od lodówki, w korytarzu. Jak rozumiem idzie ona też wzdłuż tej ściany nośnej na której jest aneks - chyba, że jest możliwość, że jej tam nie ma?

Awatar użytkownika
Om3k
Superużytkownik
Superużytkownik
Posty: 591
Rejestracja: 27 cze 2009, 21:06
Lokalizacja: Poznań
Kontaktowanie:
Re: Otwór wentylacyjny w ścianie nośnej

autor: Om3k » 08 gru 2021, 15:14

Żelbetowy podciąg o symbolu „P/2.1” raczej kończy się na żelbetowym słupie „S/2.1”. W ścianie nośnej pomiędzy salonem, a sypialnią może być co najwyżej żelbetowy wieniec, opuszczony czasem wg rozwiązań konstrukcyjnych o 7 cm poniżej spodu stropu. Chociaż w Twoim przypadku wg oznaczeń znajdujących na rysunku jest wieniec W/2.1 o wymiarach przekroju poprzecznego 24x24 cm. Oznacza to, że jeśli grubość konstrukcyjna stropu wynosi 24 cm to spód wieńca powinien być zlicowany ze spodem stropu, a niżej będzie już tylko ściana nośna.

W miejscu planowanych wlotów do przewodów kominowych możesz nawiercić 5-10 cm głębokości otwory próbne, aby to potwierdzić. Pod tynkiem powinien być mur, a nie żelbetowy podciąg.

chrobot
Początkujący
Początkujący
Posty: 6
Rejestracja: 07 gru 2021, 13:04
Re: Otwór wentylacyjny w ścianie nośnej

autor: chrobot » 08 gru 2021, 15:31

Super, dzięki wielkie za pomoc i dokładne wytłumaczenie, bardzo przydatne info, zobaczę co się da dalej zrobić :)

Pozdrawiam i życzę miłego dnia!

Turkashi
Początkujący
Początkujący
Posty: 1
Rejestracja: 13 gru 2021, 18:50
Re: Otwór wentylacyjny w ścianie nośnej

autor: Turkashi » 13 gru 2021, 18:52

Nie wolno wykonywać otworów wlotowych do przewodów kominowych w belkach nośnych.
