Ekran akustyczny

autor: zett75 » 09 lip 2024, 11:01

Czy wybudowanie ekranu akustycznego na własnej działce o wysokości 350cm wymaga pozwolenia na budowę lub zgłoszenia ?
Ekran byłby na własnej działce ale nie byłby ogrodzeniem, byłby od strony ulicy, nie miałby fundamentów, kratownica wypełniona ziemią obsadzona bluszczem o wymiarach trapez, u dołu 130cm, góra 50cm, wysokość 350cm.
Załączniki

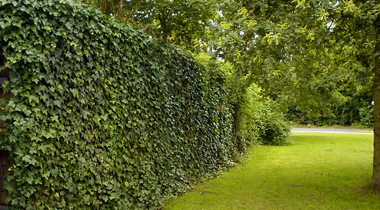

ekrany akustyczne ozdobne.jpg
ekrany akustyczne ozdobne.jpg (65.72 KiB) Przejrzano 205 razy

Awatar użytkownika
Om3k
Superużytkownik
Superużytkownik
Posty: 612
Rejestracja: 27 cze 2009, 21:06
Lokalizacja: Poznań
Kontaktowanie:
Re: Ekran akustyczny

autor: Om3k » 09 lip 2024, 13:32

:idea: Zajmuję się m.in. projektowaniem ekranów akustycznych od 2010 roku. Na podstawie zdobytych doświadczeń w tym okresie, niestety muszę stwierdzić, że urzędy (organy administracji architektoniczno-budowlanej) nie mają jednego podejście do wymaganych formalności związanych z budową ekranów akustycznych. W Twoim przypadku ekran wysokości 3,5 metra może być potraktowany jako ogrodzenie o wysokości powyżej 2,20 metra. Czyli jego budowa wymagać będzie zgłoszenia - zgodnie z art.29 ust.1 pkt.21 ustawy Prawo budowlane.
:idea: Jeśli ekran akustyczny nie jest ogrodzeniem, ponieważ nie służy wydzieleniu terenu, to gdy zgłosisz budowę ekranu akustycznego, urząd może zakwalifikować go do budowli lub urządzeń budowlanych, a wówczas wymagana będzie decyzja o pozwoleniu na budowę.

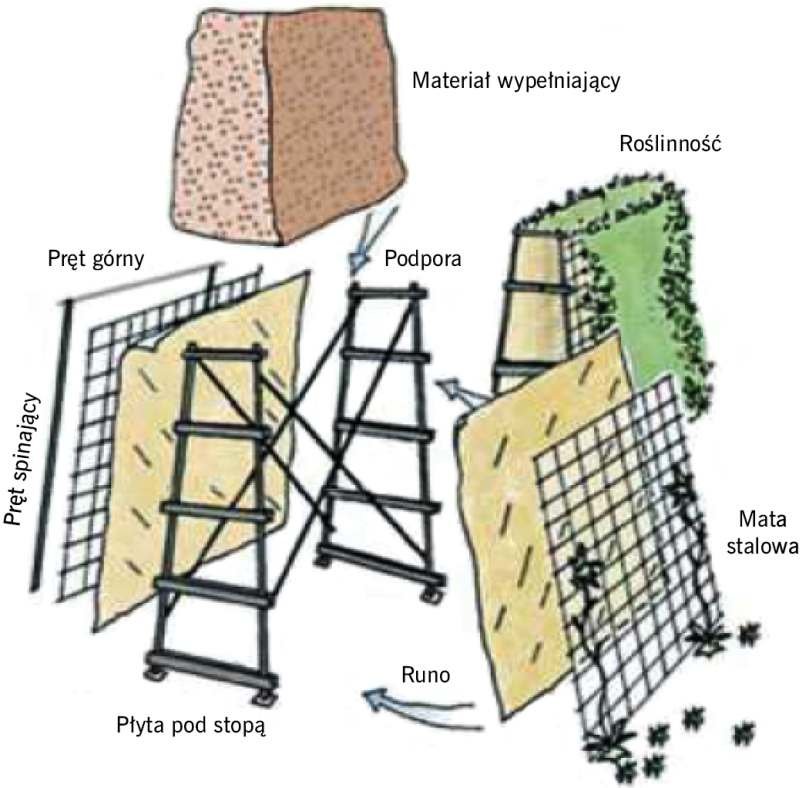

Mam kilka uwag do opublikowanego przez Ciebie projektu ekranu akustycznego:
:!: Taki ekran nie może nie posiadać fundamentu. W zależności od warunków gruntowych, co najmniej humus pod ekranem powinien zostać zdjęty i wykonana podbudowa kruszywowa.
:!: Ziemia służąca jako materiał wypełniający wnętrze ekranu rozepchnie maty stalowe. Brakuje stalowych ściągów.
Ostatnio zmieniony 10 lip 2024, 11:43 przez Om3k, łącznie zmieniany 1 raz.

zett75
Początkujący
Początkujący
Posty: 3
Rejestracja: 09 lip 2024, 10:56
Re: Ekran akustyczny

autor: zett75 » 10 lip 2024, 10:04

Czyli może być kłopot bo cześć gruntu na którym chce ustawi ekran nie jest pod zabudowę, dodatkowo działka mała wiec braknie powierzchni pod zabudowę (dom, podjazd wszystko na styk).
Czy jeśli by to obniżyćdo 2,2m i przygotować jako zabudowę pod roślinność, coś jak pergola to teoretycznie można by bez zgłoszenia.
Od ogrodzenia do ulicy mam 8mb, hałas jest uciążliwy, zaraz jest skrzyżowanie do tego 2 pasy.

Awatar użytkownika
Om3k
Superużytkownik
Superużytkownik
Posty: 612
Rejestracja: 27 cze 2009, 21:06
Lokalizacja: Poznań
Kontaktowanie:
Re: Ekran akustyczny

autor: Om3k » 10 lip 2024, 12:01

Jeśli działka jest mała i zależy Tobie aby ekran akustyczny zajmował jak najmniejszą powierzchnię to zaproponowany przez Ciebie ekran wypełniony gruntem nie jest dobrym rozwiązaniem. Na projekcie widać wyraźnie, że jego dolna podstawa jest szeroka, a więc i zajmowana przez niego powierzchnia będzie duża.
W takiej sytuacji lepiej jest zastosować ekran z panelami dźwiękochłonnymi, których grubość wynosi około 12,5 cm. Panele i słupy mogą mieć kolor zielony. A wzdłuż ekranu można zasadzić roślinność pnącą.

Jeśli zaprojektujesz ekran wysokości do 2,20 metra i będzie dodatkowo pełnić funkcję ogrodzenia, czyli będzie wydzialał teren to jego budowa nie będzie wymagała zgłoszenia. Ale upewnij się, że w miejscowym planie nie ma zakazu budowania ogrodzeń pełnych.
:idea: Osobiście doradzam zgłosić do Starostwa ogrodzenie akustyczny wysokości 2,20 metra.

Skuteczność akustyczna ekranu wysokości 2,20 metra na wysokości 1,20 metra będzie w przybliżeniu wynosić:
:arrow: 12 dB (1 metr za ekranem)
:arrow: 8 dB (16 metrów za ekranem)
:arrow: 2 dB (30 metrów za ekranem)
Napisałem w przybliżeniu ponieważ zależy m.in., od długości ekranu i występowania w nim np. bram lub innych mostków akustycznych.

zett75
Początkujący
Początkujący
Posty: 3
Rejestracja: 09 lip 2024, 10:56
Re: Ekran akustyczny

autor: zett75 » 10 lip 2024, 13:01

Z tego co wiem to dla ucha ludzkiego 15dB do dźwięk mniejszy o połowę. Moja działka na szerokość od powiedzmy ekranu to 26mb. Czyli działanie ekranu max 14-16m, ale to już coś. Jest tylko jeden problem MPZP nie zezwala na pełne ogrodzenia, dlatego pisałem o ekranie który nie będzie ogrodzeniem, na początek myślałem o górce/wale na działce ale podstawa wychodzi 8,8mb za dużo.

teraz to sam już nie wiem co wykombinować - tak po Polsku jak my potrafimy.

Awatar użytkownika
Om3k
Superużytkownik
Superużytkownik
Posty: 612
Rejestracja: 27 cze 2009, 21:06
Lokalizacja: Poznań
Kontaktowanie:
Re: Ekran akustyczny

autor: Om3k » 11 lip 2024, 11:40

Skala decybelowa jest logarytmiczna, co pozwala lepiej przedstawić ogromny zakres ciśnień fal akustycznych, które może odbierać ludzkie ucho (od 2*10^-5 Pa do 100 Pa).

Zmniejszenie mocy akustycznej o 3 dB oznacza zmniejszenie mocy dźwięku o połowę. Chociaż dla ludzkiego ucha nie jest to odbierane jako redukcja hałasu o połowę. Tylko raczej odbierane jest to jako "trochę ciszej". Porównując to do codziennej sytuacji, jeśli mamy dwa identyczne źródła dźwięku (np. dwa wentylatory ustawione w pokoju), a jedno z nich zostanie wyłączone to poziom hałasu zmniejszy się o 3 dB.
Nawiązując do hałasu drogowego. Jeśli mamy drogę po której przejeżdża, powiedzmy 60 pojazdów osobowych na minutę i zmniejszy się natężenie ruchu do 30 pojazdów na minutę, to moc akustyczna zmniejszy się o 3 dB, czyli wyciszenie o 50%.

Dla innych wartości mamy:
:arrow: wyciszenie o 10% to inaczej wyciszenie o 0,5 dB
:arrow: wyciszenie o 20% to inaczej wyciszenie o 1 dB
:arrow: wyciszenie o 33% to inaczej wyciszenie o 1,8 dB
:arrow: wyciszenie o 50% to inaczej wyciszenie o 3 dB
:arrow: wyciszenie o 90% to inaczej wyciszenie o 10 dB
:arrow: wyciszenie o 99% to inaczej wyciszenie o 20 dB
:arrow: wyciszenie o 99,9% to inaczej wyciszenie o 30 dB
:arrow: wyciszenie o 99,99% to inaczej wyciszenie o 40 dB.
