Opaska przeciwwysadzinowa

autor: magdelson » 11 lip 2022, 18:02

Wybudowaliśmy 2 lata temu dom w konstrukcji drewnianej, na płycie fundamentowej. W związku z pewnymi usterkami wezwaliśmy na konsultację rzeczoznawcę, który powiedział przy okazji, że wg niego brakuje opaski przeciwwysadzinowej wokół domu (na obwodzie płyty). Wg niego należy pod opaską położyć w niewielkim spadku styropian EPS 150, 50 cm szer. i 10 cm grubości. Zastanawiamy się w sumie, czy jest sens to robić, skoro dom jest na płycie, z podsypką zagęszczoną i przez 2 zimy raczej nie działo się nic niepokojącego... :roll:

euro_tuned
Aktywny
Aktywny
Posty: 265
Rejestracja: 01 lip 2018, 19:11
Re: Opaska przeciwwysadzinowa

autor: euro_tuned » 13 lip 2022, 7:37

Oczywiście, że tak. Dom na płycie nie jest posadowiony poniżej strefy przemarzania. Opaska zapobiega przemarzaniu gruntu w bezpośrednim sąsiedztwie płyty. Najlepiej dać XPS dookoła z lekkim spadkiem na zewnątrz. Nie było tego w projekcie?

magdelson
Początkujący
Początkujący
Posty: 7
Rejestracja: 11 lip 2022, 16:37
Re: Opaska przeciwwysadzinowa

autor: magdelson » 18 lip 2022, 19:33

Niestety nie było... Nawet jeśli jest zagęszczona podsypka, to może być problem przy większych mrozach?

Awatar użytkownika
Om3k
Zaawansowany
Zaawansowany
Posty: 454
Rejestracja: 27 cze 2009, 21:06
Lokalizacja: Poznań
Kontaktowanie:
Re: Opaska przeciwwysadzinowa

autor: Om3k » 19 lip 2022, 10:17

Jaki jest rodzaj gruntu:
:arrow: poza obrysem budynku,
:arrow: pod podsypką?
Z czego wykonano podsypkę?
Jaka jest miąższość (grubość) podsypki?
Jaki jest poziom wody gruntowej?

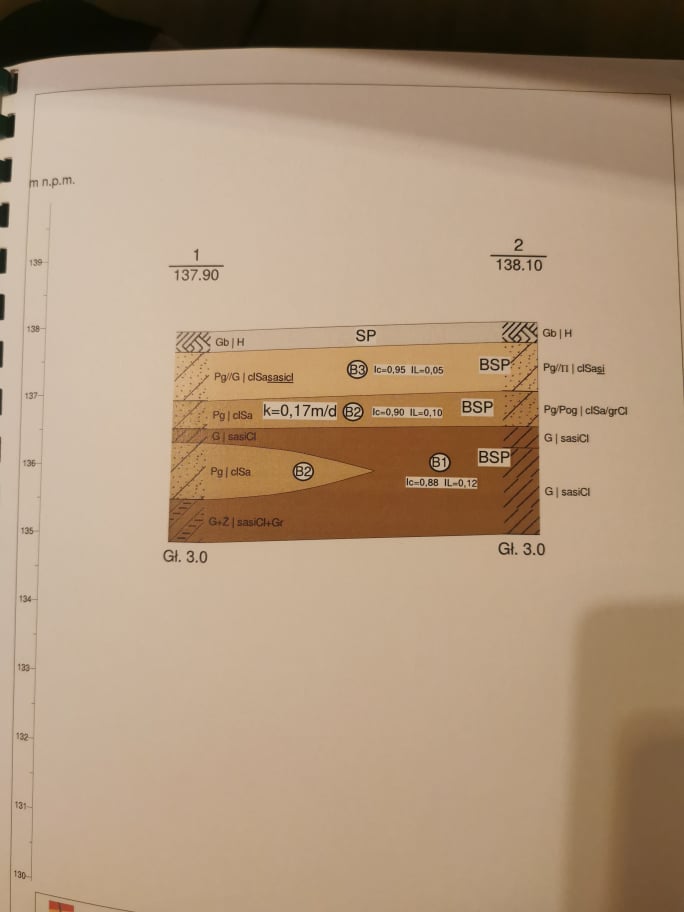

Jeśli wykonano badania gruntu i opinię geotechniczną to zamieść proszę przekrój geotechniczny.
W jakim rejonie Polski stoi dom?

magdelson
Początkujący
Początkujący
Posty: 7
Rejestracja: 11 lip 2022, 16:37
Re: Opaska przeciwwysadzinowa

autor: magdelson » 21 lip 2022, 18:23

Lokalizacja: dolnośląskie. To co wysłałam, wystarczy?
Załączniki
Przekrój A-A.png

magdelson
Początkujący
Początkujący
Posty: 7
Rejestracja: 11 lip 2022, 16:37
Re: Opaska przeciwwysadzinowa

autor: magdelson » 21 lip 2022, 18:30

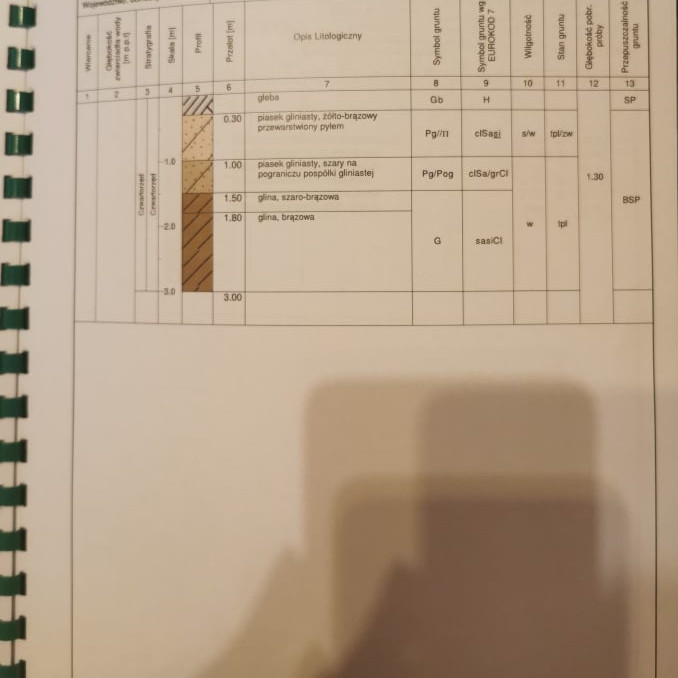

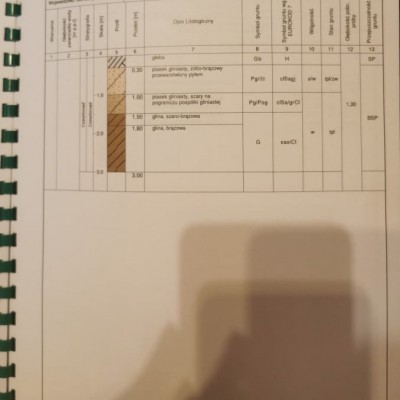

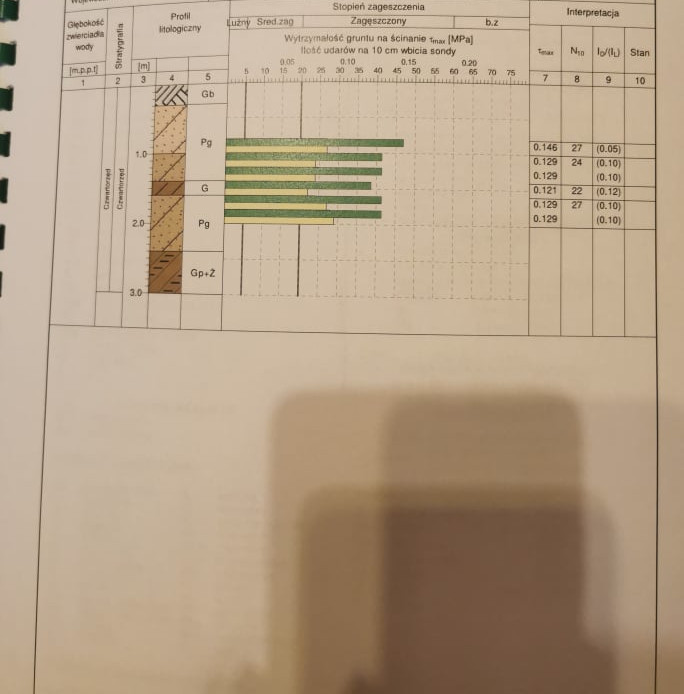

Jeszcze to zapomniałam dołączyć. :D
Załączniki

Awatar użytkownika
Om3k
Zaawansowany
Zaawansowany
Posty: 454
Rejestracja: 27 cze 2009, 21:06
Lokalizacja: Poznań
Kontaktowanie:
Re: Opaska przeciwwysadzinowa

autor: Om3k » 22 lip 2022, 10:37

Z dokumentacji geotechnicznej wynika, że w dniu wykonywania badań nie nawiercono zwierciadła wód gruntowych. Podczas badań stwierdzono natomiast występowanie glin i piasków gliniastych, a więc gruntów bardzo słabo przepuszczających wodę gruntową i gruntów wysadzinowych. Oznacza to, że po opadach deszczu oraz po wiosennych roztopach śniegu, występować będzie okresowo w gruncie woda.

Twój przypadek porównać więc można do wielkiej wanny okresowo wypełnionej wodą gruntową i wilgocią zasilaną z opadów atmosferycznych. Ściany wanny to grunt rodzimy (glina – bardzo słabo przepuszczająca wodę). A wnętrze wanny to podsypka wypełniona wodą i wilgocią.

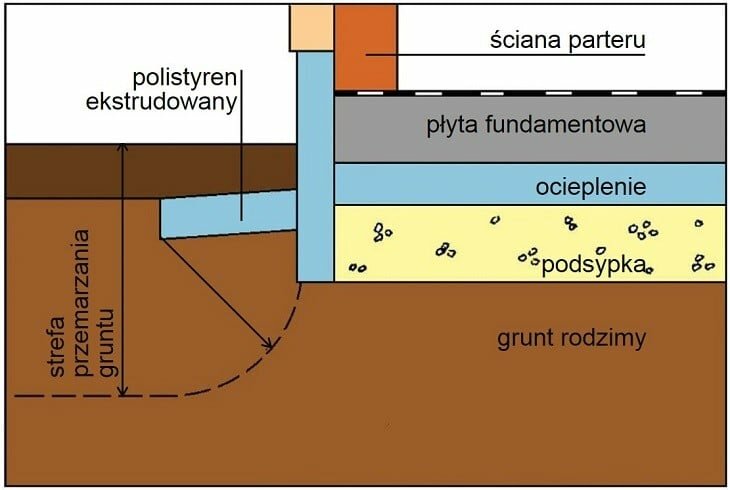

:!: Grozi istotna różnica w objętości gruntu w strefie brzegowej pod płytą w stosunku do strefy środkowej płyty fundamentowej. Dlatego trzeba wykonać termoizolację brzegową – tzw. opaskę przeciwwysadzinową z płyt EPS lub XPS, ułożonych na obwodzie termoizolacji cokołu. Płyty termoizolacyjne należy układać z kilku procentowym spadkiem na zewnętrz budynku.

Uważam, że opinia wezwanego przez Ciebie rzeczoznawcy budowlanego dotycząca braku opaski przeciwwysadzinowej jest więc słuszna i jest sens aby opaskę wykonać.

:idea: Dodam jeszcze, że w normie PN-B-03020:1981 znajduje się zapisy:

Przy ustalaniu głębokości posadowienia należy uwzględniać następujące czynniki:
:arrow: wody gruntowe i przewidywane zmiany ich stanów,
:arrow: występowanie gruntów pęczniejących, zapadowych, wysadzinowych,
:arrow: umowną głębokość przemarzania gruntu.
(…)
:arrow: Zagłębienie podstawy fundamentu w stosunku do powierzchni przyległego terenu nie powinno być mniejsze niż 0,5 metra.
:arrow: Projektowanie zagłębienia mniejszego niż 0,5 metra wymaga uzasadnienia.
:arrow: W gruntach wysadzinowych głębokość posadowienia nie powinna być mniejsza od umownej głębokości przemarzania h(z), którą należy przyjmować zgodnie z rys.1 dla danej części kraju.

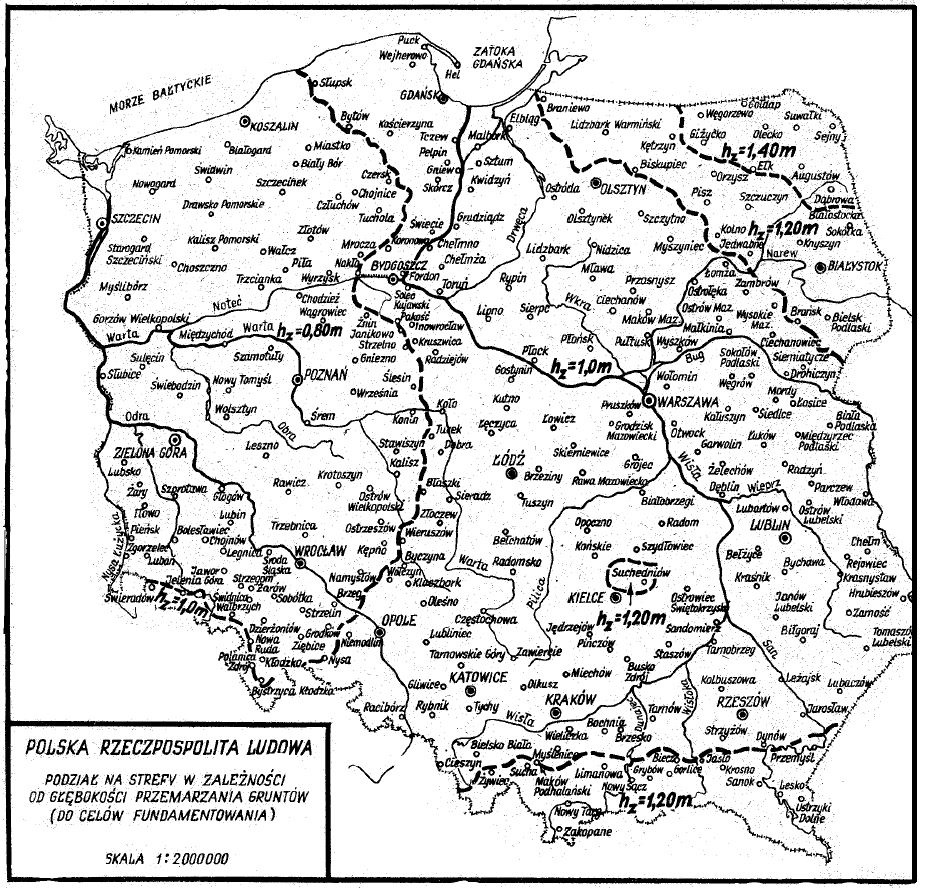

Rys. 1 z PN-B-03020:1981

Czy możesz zamieścić na forum 2 zdjęcia dolnych odcinków rur spustowych odprowadzających wodę deszczową z dachu Twojego budynku?

magdelson
Początkujący
Początkujący
Posty: 7
Rejestracja: 11 lip 2022, 16:37
Re: Opaska przeciwwysadzinowa

autor: magdelson » 25 lip 2022, 15:54

Czy chodzi o coś takiego?

Tylko na jakiej głębokości ma być ten styropian (minimum-maximum)? Rozumiem, że ta woda, która zbiera się w "wannie", może zamarzać i podnosić jakoś fundamenty, co może prowadzić do pęknięć ścian? Czy według Was można kogoś pociągnąć za to do odpowiedzialności? Np. projektanta, że tego nie uwzględnił w projekcie lub kierownika, że nie dopilnował, by zostało to wykonane zgodnie ze sztuką?

Awatar użytkownika
Om3k
Zaawansowany
Zaawansowany
Posty: 454
Rejestracja: 27 cze 2009, 21:06
Lokalizacja: Poznań
Kontaktowanie:
Re: Opaska przeciwwysadzinowa

autor: Om3k » 26 lip 2022, 10:36

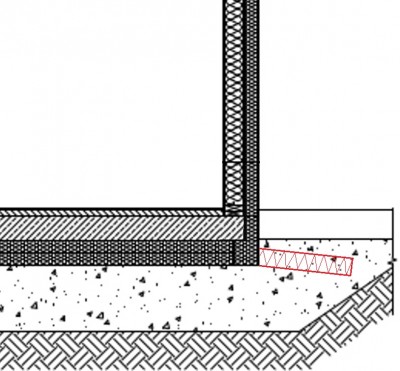

opaska przeciwwysadzinowa.jpg

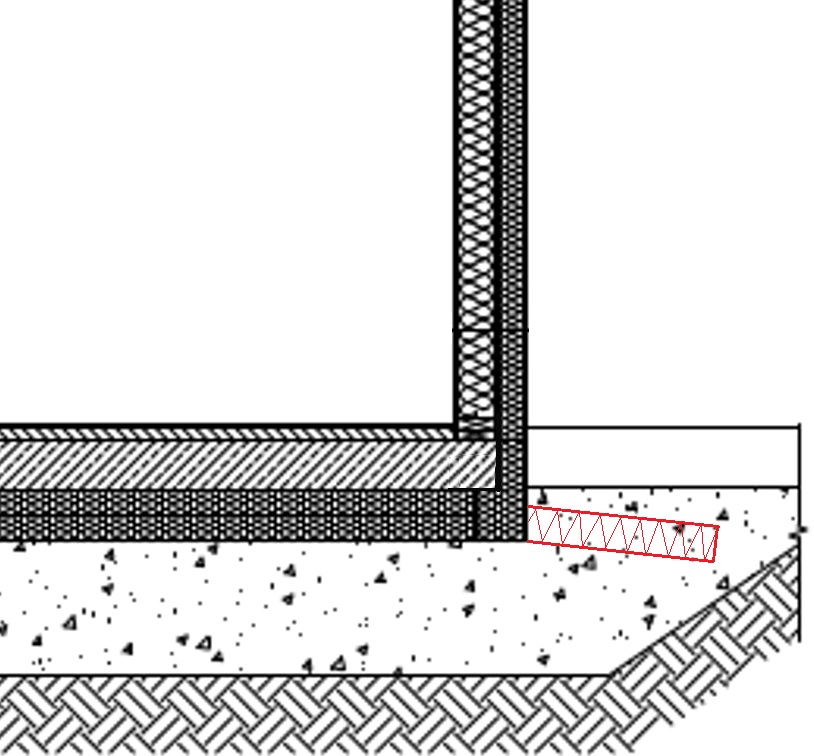

Przykład termoizolacji brzegowej – tzw. opaska przeciwwysadzinowa z płyt XPS.

Opaska przeciwwysadzinowa powinna być na wysokości (głębokości) izolacji termicznej płyty fundamentowej. Opaska powinna mieć szerokość równą umownej głębokości przemarzania, którą można przyjąć zgodnie z:
:arrow: rysunkiem nr 1 wg normy PN-B-03020:1981; dla danej części kraju,
:arrow: lub obliczyć wg wzoru (1), punkt 6.2; normy PN-EN ISO 13793.

Grubość opaski powinna być taka jak grubość izolacji termicznej cokołu budynku.

:idea: Bardzo interesujące informacje znaleźć też można w magazynie Inżynier Budownictwa 9/2020, pt.: „Przemarzanie gruntu a projektowanie fundamentów – cz. II – Nowe spojrzenie”.
Podana w artykule propozycja nowej mapy przemarzania gruntów może wzbudzić kontrowersje, ale opiera się na bezpośrednich pomiarach i obserwacjach.

:?: Czy kierownik budowy odpowiada za brak termoizolacji brzegowej?
:arrow: Jeśli termoizolacja brzegowa nie została zaprojektowana przez architekta to kierownik budowy nie ponosi odpowiedzialności. Kierownik budowy nie jest bowiem od projektowania, ale od wykonywania zgodnie z projektem.
:arrow: Jeśli architekt zaprojektowałby termoizolację brzegową, natomiast nie zostanie ona wykonana to odpowiedzialność ponosi kierownik budowy razem z wykonawcą tych robót.

magdelson
Początkujący
Początkujący
Posty: 7
Rejestracja: 11 lip 2022, 16:37
Re: Opaska przeciwwysadzinowa

autor: magdelson » 31 lip 2022, 9:42

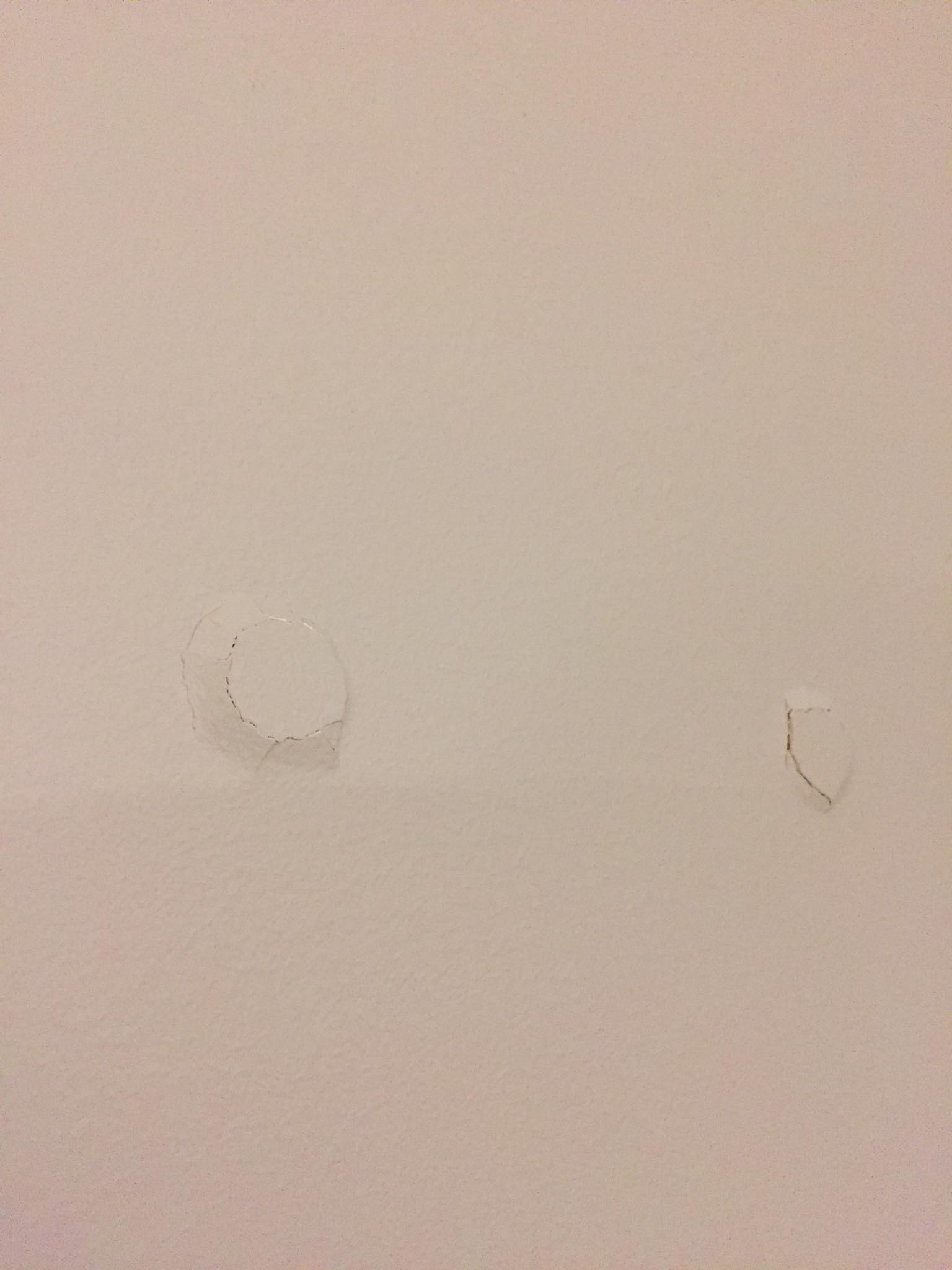

Dzięki wielkie za wyczerpujące info. Zastanawiam się jeszcze, czy to normalne że po ok. roku od wprowadzenia się do domu szkieletowego powybijało nam wkręty w ścianach. Przypuszczenia są takie, że być może w trakcie budowy wykonawca nie zabezpieczył konstrukcji, zanim położył dach i to przez to, że drewno schło... Bo z tego co wiem, w przypadku problemu z fundamentami zmiany byłyby widoczne na podłodze. Choć miejscami widać było delikatnie poprzesuwane panele. Co sądzicie?
